力士乐A10VO140DFR1原理图辨别

小设计师 · 发表于 2013-10-31 16:39:34

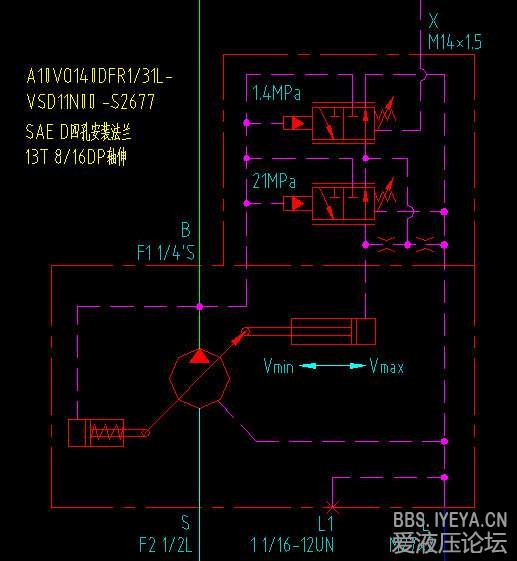

请教：这个A10VO泵的原理图对吗

qqqqqqwwww · 发表于 2013-10-31 19:27:50

对啊，你感觉哪里不对/

xhgang1120 · 发表于 2013-10-31 19:35:27

感觉没错啊，哪里不对啊，木有发现！

一线牵 · 发表于 2013-10-31 20:13:47

看一下泵的变量机构，那地方不对

zjf8502 · 发表于 2013-10-31 20:46:23

我看对啊！哪不对啊？

液压虫子 · 发表于 2013-10-31 20:57:51

这么画的话，也没有啥不妥的！只是带弹簧的柱塞缸的与实际泵结构一致。

液压虫子 · 发表于 2013-10-31 21:22:29

与实际油泵不一致，打错了，两柱塞的活塞杆方向应一致，这么说应该没错。！

xwy@home · 发表于 2013-10-31 22:17:56

您好：
1、不知道您问及图对否的目的？
2、原理图基本够用；

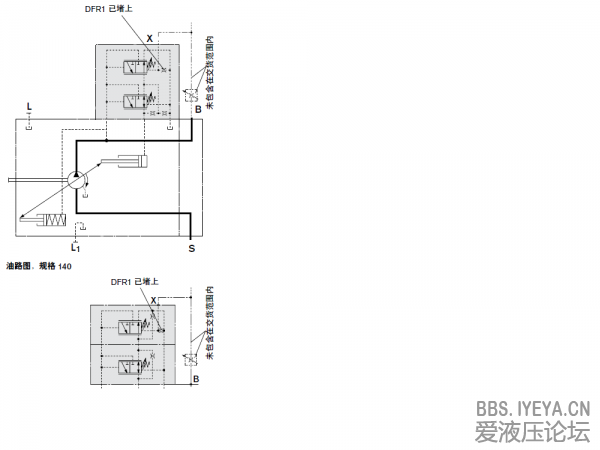

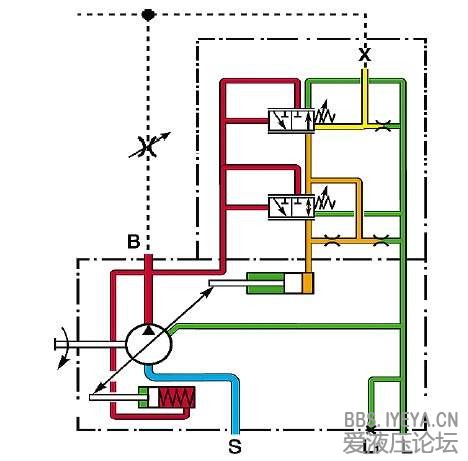

3、如果严格意义讲，Vg=140cc柱塞泵职能原理图略不同用于Vg=18~100cc，参见插图；
4、反映到实物上，Vg=140cc多为“大头阀”，也有公司将Vg=18~140cc柱塞泵统一了阀体；

xwy@home · 发表于 2013-10-31 22:27:11

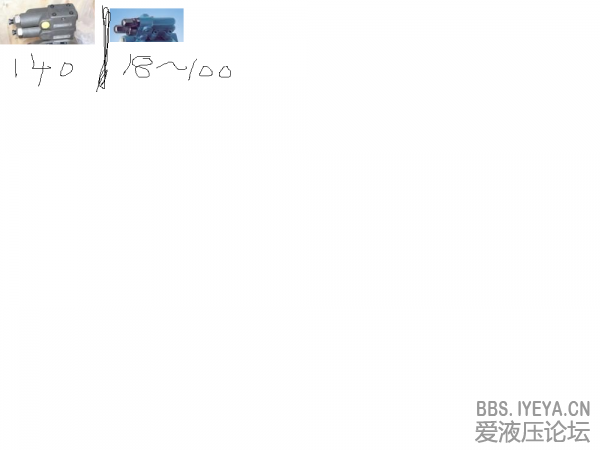

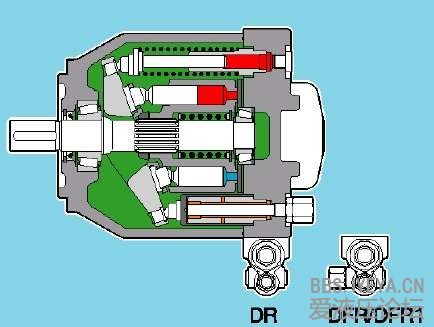

补充一下阀体的异同实物图片：
1、左图为“大头阀”，Vg=140cc用；
2、右图为Vg=18~100cc用；

懒驴慢抬蹄 · 发表于 2013-11-1 05:53:17

应该没有什么问题
