求分流集流阀资料

一人一世界 · 发表于 2013-11-2 22:20:23

哪位大侠有（5:5）的动画或者资料？越详细越好。最近一批阀出了问题怎么也找不到问题所在，很是头疼。希望哪位懂分流集流阀的大侠指点一二，感激不尽。。

一人一世界 · 发表于 2013-11-3 17:37:50

没人吗？？？{:7_279:}

我爱液压1 · 发表于 2013-11-3 17:54:52

先说说什么情况.

一人一世界 · 发表于 2013-11-3 18:57:32

我液压圈1 发表于 2013-11-3 17:54
先说说什么情况.

两根同规格油缸，分别在两油缸的两油口加单向溢流阀模拟负载。现出现情况主要是两油缸不同步，一根快一根慢。可以确定分流集流阀芯节流孔是一致的。单向溢流阀压力在2-3MPA勉强可以。高过5MPA油缸不同步很明显。求大侠指点。。

诚实可靠小郎君 · 发表于 2013-11-3 19:55:23

力士乐有相关样本的可以在论坛里下载到

我爱液压1 · 发表于 2013-11-3 22:41:09

你用的那种型号的分流阀，有可能是分流阀的分流精度不够，流量没有等分，导致两油缸不同步.

sdh1818 · 发表于 2013-11-4 07:52:31

贴出具体原理图，帮你分析问题！

313996335 · 发表于 2013-11-4 16:29:03

只用一个溢流阀模拟负载？估计不稳定吧

一人一世界 · 发表于 2013-11-4 22:55:34

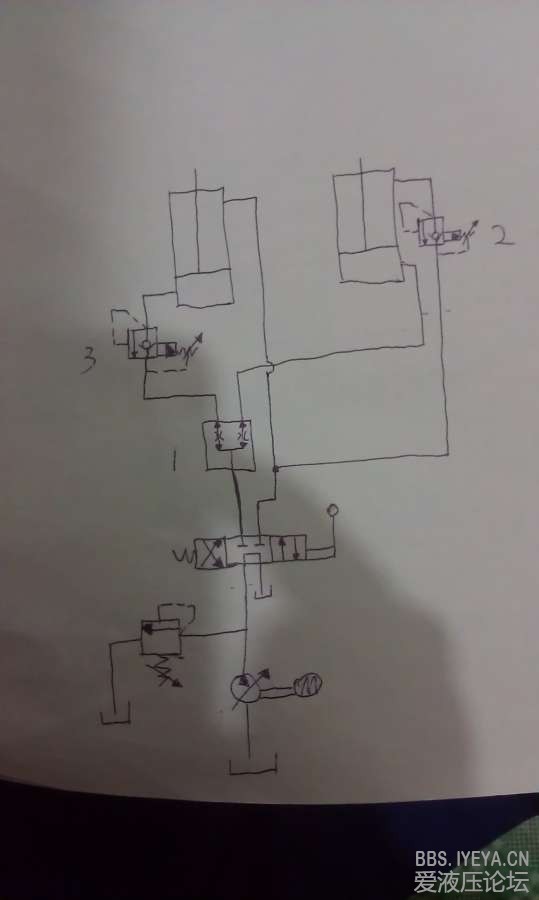

图中分流阀1就是被测试阀，先导式单向溢流阀2和3为模拟负载，压力为5MPA。超过5MPA 分流严重不同步。有没有可能当集流工况时，溢流阀3 T口有背压而影响集流精度？影响分流阀精度有哪些因素？？

一人一世界 · 发表于 2013-11-4 22:56:45

sdh1818 发表于 2013-11-4 07:52
贴出具体原理图，帮你分析问题！

原理图已贴，请大侠指点
