关于过渡板孔径问题

wxyeva · 发表于 2013-11-17 20:34:11

请教个问题，想做个过渡板，板上打孔，将1个m14和m18的直通接头焊接在板上，接头就是依顿的那种公制标准接头，想问下打孔直径分别是多少？这个直径是怎么确定的呢？

qqqqqqwwww · 发表于 2013-11-17 20:43:24

钻眼，攻丝螺纹连接不就可以了，为啥非得焊接？

wxyeva · 发表于 2013-11-17 20:48:13

板子10个厚，想把接头焊在板子中，板子上下都可以接管子，不是做过渡块。

yyq2011 · 发表于 2013-11-17 21:45:41

wxyeva 发表于 2013-11-17 20:48
板子10个厚，想把接头焊在板子中，板子上下都可以接管子，不是做过渡块。

可用隔板接头，不需要焊接

zzfjct · 发表于 2013-11-18 07:53:01

螺纹直径减去1.1倍螺距就是打孔尺寸。

风雨人生 · 发表于 2013-11-18 08:00:28

还是有点不明白

液压工兵 · 发表于 2013-11-18 08:32:14

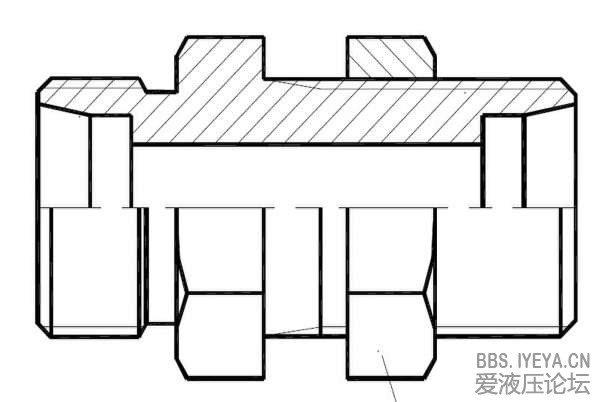

直接用穿板接头就可以了，6C-14和6C-18的，不需要焊接,M14的钻15的孔， M18的钻19的孔就可以

sdr · 发表于 2013-11-18 08:47:54

采用过壁接头是个好法子。

linwowotou · 发表于 2013-11-18 09:15:22

过壁接头就可以啊，为什么要焊呢

油啊 · 发表于 2013-11-18 18:11:51

可用隔板接头，不需要焊接
是个好办法。
