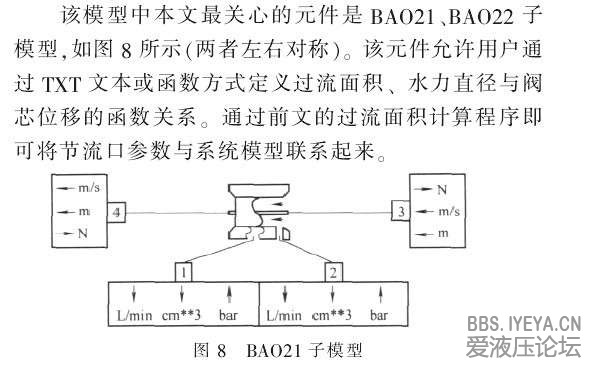

AMESim如何通过TXT文本或函数定义节流口过流面积 |
| |
IP卡
狗仔卡
发表于 2013-11-21 13:33:08
提升卡
置顶卡
变色卡|
看看，是AMESim的仿真吧
| |
|
txt的过流面积文件不是在AMESim里有的，是需要用户根据实际的物理模型自行进行计算的，计算方法你随意，一个开度对应一个过流面积。具体你可以参照Help
| |
|
help那么多，找不到安啊。能帮忙发一个例子吗
| |
PAUL.Li 发表于 2013-11-22 21:15 通过matlaB写出阀口过流面积，运行后导出.dat文件，然后设置参数时加到amesim模型参数中 | |
|
研究方向：电液控制方向；
研究内容：挖掘机回转马达总成及回转系统的研究； 专业技能：应用UG、AMESim、Abaqus、Virtual.Lab、matlaB、Hyperworks、NASTRAN等工程建模、分析软件 |
|
醉乐清风 发表于 2013-11-24 19:01 请问设置参数使用txt文件还是.dat文件？若果是txt文件是不是一行两个数据，一个位移，一个过流面积？ | |
Free_time 发表于 2015-3-21 12:39 应该是两列数据做成一维表的形式 | |
|
研究方向：电液控制方向；
研究内容：挖掘机回转马达总成及回转系统的研究； 专业技能：应用UG、AMESim、Abaqus、Virtual.Lab、matlaB、Hyperworks、NASTRAN等工程建模、分析软件 |
|
|
可以在ame中用数据表生成data文件
| |
醉乐清风 发表于 2013-11-24 19:01 matlab中是不是要把过流面积与开口度这两个参数的名字改为和amesim中的参数名一样？如果是，那amesim中过流面积的参数名直接写“A”？ | |
