先导式比例换向阀

Emmett_1984 · 发表于 2013-11-21 14:15:08

本帖最后由 Emmett_1984 于 2013-11-21 14:18 编辑

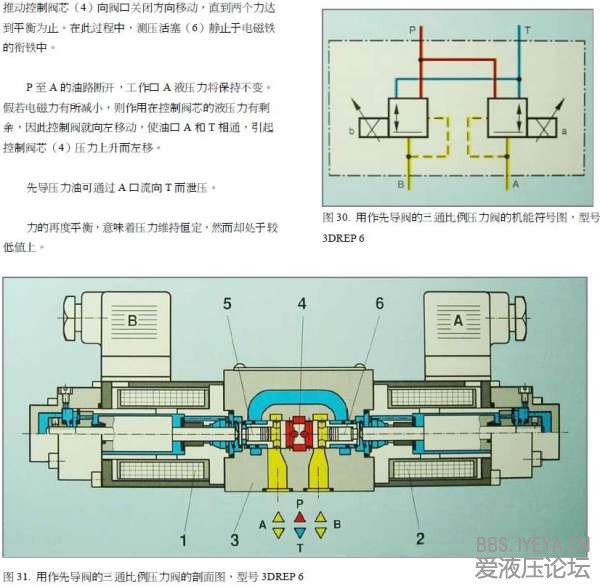

在资料学习过程中阀发现大部分先导式比例换向阀的先导级采用减压阀（见附图），附件中的比例换向阀1的先导级像比例换向阀，请问有哪位高手指点一下，图中的先导级是不是比例换向阀？生活中有没有用比例换向阀做先导级的？

比例阀, 换向阀, 资料

wawaadd · 发表于 2013-11-21 16:28:25

有的，帕克的先导比例，阀芯位置电反馈的OBE阀，见过剖面的实物

Emmett_1984 · 发表于 2013-11-21 16:53:25

wawaadd 发表于 2013-11-21 16:28
有的，帕克的先导比例，阀芯位置电反馈的OBE阀，见过剖面的实物

那主阀的阀芯靠什么来调整阀芯位置的？

wawaadd · 发表于 2013-11-21 20:23:34

Emmett_1984 发表于 2013-11-21 16:53
那主阀的阀芯靠什么来调整阀芯位置的？

主阀相当于阀控缸系统的缸，可以参考液压控制系统里面的位置控制

qqqqqqwwww · 发表于 2013-11-21 20:32:38

本帖最后由 qqqqqqwwww 于 2013-11-21 20:47 编辑

我认为先导级不是比例换向阀，只是三通比例减压阀，主要作用是减压，因为原理图中两个减压阀是并联的，只有那端比例电磁铁带电相对侧才通。比例电磁铁没有信号时出口是关闭的。这个与普通减压阀常开是有区别的，当两端比例电磁铁都不带电时，AB口和T口想通。主级才是比例换向阀。个人理解，不对请指正。

qqqqqqwwww · 发表于 2013-11-21 20:51:50

力士乐的4WRZE10W8。。。。就是先导级的比例换向阀，先导级三通比例减压阀就是3DREP6的

Emmett_1984 · 发表于 2013-11-22 09:53:53

qqqqqqwwww 发表于 2013-11-21 20:32
我认为先导级不是比例换向阀，只是三通比例减压阀，主要作用是减压，因为原理图中两个减压阀是并联的，只有 ...

其中一种的先导阀是三通减压阀是毫无疑问的，现在我想了解一下有没有先导用换向阀的。其中的原理是什么。

微山湖 · 发表于 2013-11-22 10:03:30

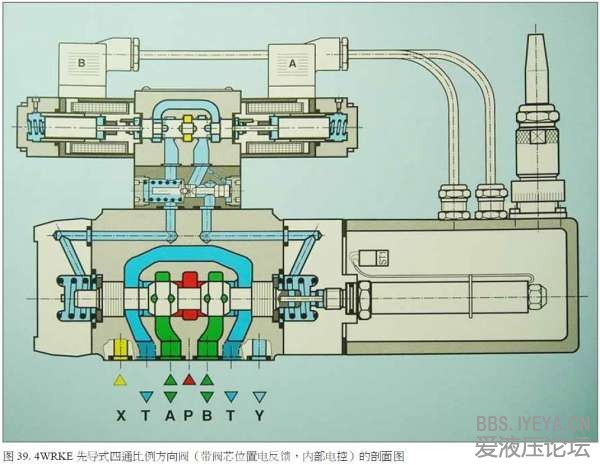

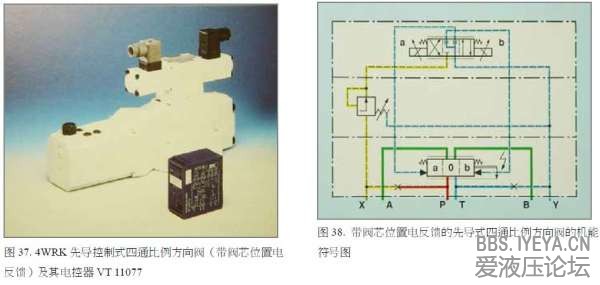

力士乐4WRKE

Emmett_1984 · 发表于 2013-11-22 10:06:39

本帖最后由 Emmett_1984 于 2013-11-22 10:10 编辑

微山湖发表于 2013-11-22 10:03
力士乐4WRKE

这个阀我也看了，但是没有查到先导阀的资料。因为主阀有对中弹簧，如何控制阀芯在某个位置停留。

微山湖 · 发表于 2013-11-22 10:08:55

先导阀4WRAP
