请教大家，如何让负载敏感比例阀与液控换向阀稳定联动？

ygq220 · 发表于 2013-11-26 09:36:34

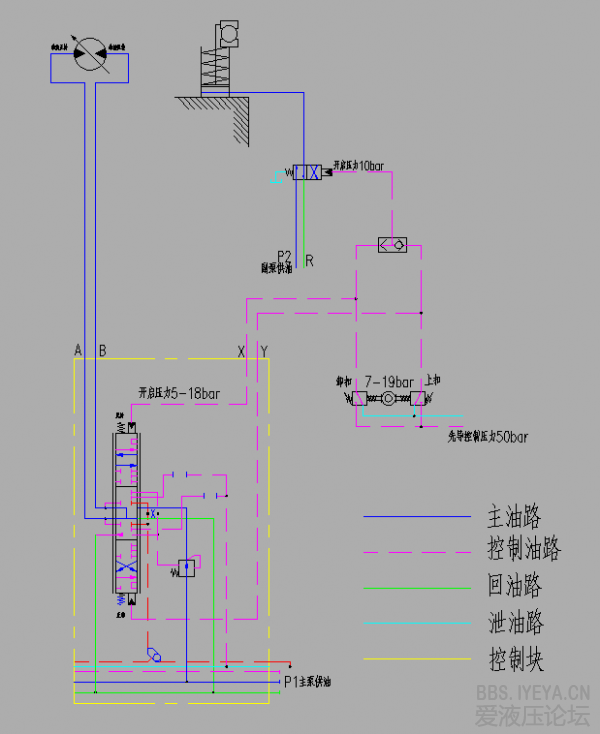

如图所示，负载敏感比例阀与液控换向阀的开启压力存在冲突，原则上卡盘夹紧才能马达旋转，如何能实现呢？

一剑含笑 · 发表于 2013-11-26 10:37:46

没看明白，求指教。

游勇 · 发表于 2013-11-26 11:15:09

一般可通过顺序阀解决。在需要夹紧才容许转动的方向上加装单向顺序阀，而顺序阀的先导压力从夹紧油缸取得。若要夹紧和松开也要有左右转，则用电开关作控制好一点。

回答的不错发表于 2013-11-26 11:57

wydabl · 发表于 2013-11-26 16:25:08

那这单向顺序阀的开启压力很小啊，只有10bar这种水平

李游 · 发表于 2013-11-27 17:34:58

这样梭阀控制它只会选择高压力的先开启，一般不建议用这种方式实现联动

xiao70ni8 · 发表于 2013-11-27 21:36:08

能有电控加延时控制是最好了
如果要求液控，最好在多路阀控制油路放个单向节流阀控制延时
多说一句这多路阀片看着好像HAWE的

ygq220 · 发表于 2013-11-28 10:04:19

游勇发表于 2013-11-26 11:15
一般可通过顺序阀解决。在需要夹紧才容许转动的方向上加装单向顺序阀，而顺序阀的先导压力从夹紧油缸取得。 ...

夹紧油缸的压力可是200bar以上，怎么能用它来控制顺序阀从而控制比例多路阀？比例多路阀还要调速的兄弟。

便用外控式顺序阀便可隔离开启压力和通过的压力。在楼主的应用里，要锁紧压力达到200Bar，比例多路阀的先导压力才能通过。发表于 2013-11-28 11:56

ygq220 · 发表于 2013-11-28 10:05:36

李游发表于 2013-11-27 17:34
这样梭阀控制它只会选择高压力的先开启，一般不建议用这种方式实现联动

你的建议是？
还有字数限制
还有字数限制
还有字数限制

ygq220 · 发表于 2013-11-28 10:08:06

xiao70ni8 发表于 2013-11-27 21:36
能有电控加延时控制是最好了
如果要求液控，最好在多路阀控制油路放个单向节流阀控制延时
多说一句这多 ...

这位兄弟说的有理，但是这里存在一个问题，延时控制是可以实现，但是如何能实现低速稳定呢？比如用8bar的先导压力让比例阀低流量供油，这时的先导压力就不足以让液控换向阀打开了。怎么解决？

游勇 · 发表于 2013-11-28 12:11:46

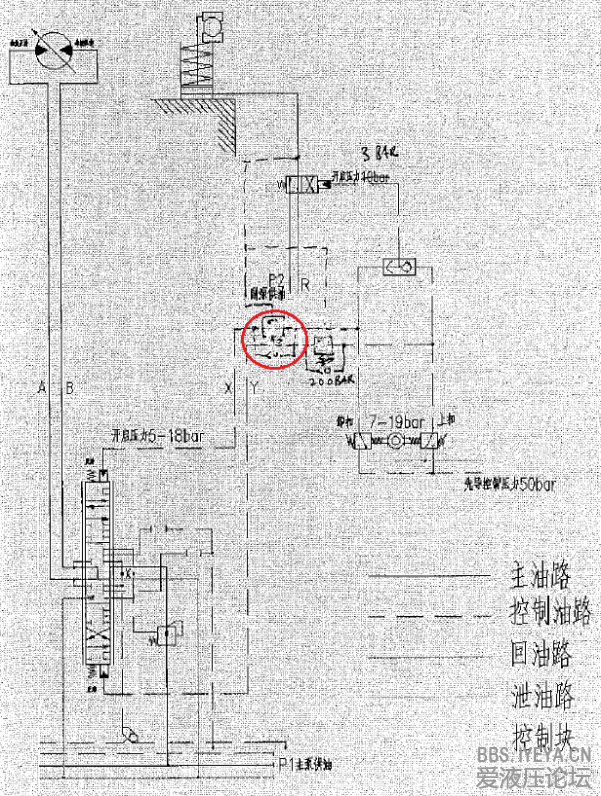

要选用低压先导方向阀。然後串联单向顺序阀。
sequency pilot.png
