背压对溢流阀的影响

zsp110 · 发表于 2013-11-26 19:50:44

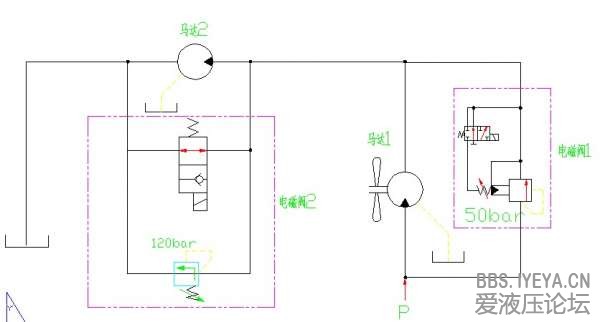

各位大侠，如下图所示。当电磁阀2得电，而电磁阀1失电，马达1时转时不转，而马达2一直能正常转动.
为何马达1不转时而马达2能正常转动，当马达1不转时测的:测量p口压力为150，而马达2进口压力为120，说明溢流阀1并没有溢流，油从哪流到马达2，当马达1不转时测的

sdh1818 · 发表于 2013-11-26 20:17:32

首先告诉你电磁阀1中的那个压力阀应该是减压阀，不是溢流阀；所以，马达2的油液就是从此过去的。其次当马达1两边的压差小于30巴时可能会引起马达1不转，马达2的一直能转是因为马达2的另一端是回油箱的，所以压差能够是其一直转到！

大神，电磁阀1中的那个真心是个溢流阀发表于 2013-11-27 08:54

参与人数 1	金钱 +8	收起理由
游勇	+ 8

zsp110 · 发表于 2013-11-26 21:38:28

我装的是DBW的常闭的电磁溢流阀

zsp110 · 发表于 2013-11-26 21:42:40

sdh1818 发表于 2013-11-26 20:17
首先告诉你电磁阀1中的那个压力阀应该是减压阀，不是溢流阀；所以，马达2的油液就是从此过去的。其次当马达 ...

谢谢回答。但实际中我使用的电磁阀1的时DBW的常闭的电磁溢流阀，这个是我实际应用中测的的

huanghaihua · 发表于 2013-11-26 22:28:23

如果你想哪个溢流阀起溢流作用，建议溢流阀的出口端直接回油，这样就不会出现马达1不转，而马达2转

石远根 · 发表于 2013-11-26 23:45:07

就这么几个元件啊

初学者 · 发表于 2013-11-27 08:25:49

建议溢流阀的出口端直接油箱

静静等待 · 发表于 2013-11-27 08:56:36

楼主，建议你将马达1也采用和马达2一样的控制模式也就是用一个马达2的那个2位2通电磁阀控制，同时给马达2并联一个直动式溢流阀保护就可以了，只是注意马达1的工作压力肯定要比马达2高，因为二者同时工作时2个马达是串联的

whg924 · 发表于 2013-11-27 10:46:20

马达1出口为马达2进口，怎么会出现P口压力为150 而马达2进口压力为120情况！会不会出现瞬间蹩压！

海中游 · 发表于 2013-11-27 14:58:23

电磁溢流阀1的调压值偏小，多数油液经阀1流至泵2，致使泵1的压差和流量不足，产生爬行现象。
最好2台泵分开进油，通过电路控制工作状态。
