丹佛斯PVG32多路阀符号的问题请教

冰火苍狼 · 发表于 2013-12-5 15:06:12

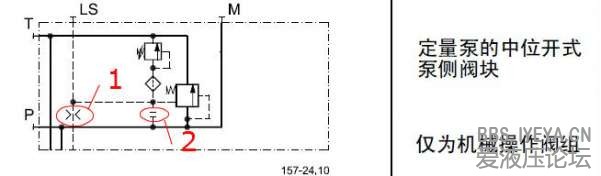

最近在看丹佛斯PVG32多路阀，在PVP泵阀块侧符号中有个图（见附图），其中1和2分别代表什么意思？请哪位老师给解答一下，不胜感激！

wawaadd · 发表于 2013-12-5 15:43:05

1阻尼2堵头

冰火苍狼 · 发表于 2013-12-5 15:57:52

wawaadd 发表于 2013-12-5 15:43
1阻尼2堵头

分别是做什么用的您能给解答一下吗？谢谢!

xiaoshxin · 发表于 2013-12-5 18:22:25

萨奥的进油联是模块化设计的，图示的方式用于定量泵，以实现泵压高于最高负载压力一定值，当用负载敏感变量泵时，ls与主溢流阀不连通

lw2002cn2000 · 发表于 2013-12-5 21:14:51

定量泵负载敏感和变量泵负载敏感泵配置不同形式的模块，通过换阻尼孔及堵头可以改变

lw2002cn2000 · 发表于 2013-12-5 21:18:02

pvg32开中心闭中心转换.pdf

51.31 KB, 下载次数: 179

售价: 5 金钱 [记录] [购买]

pvg32开中心闭中心转换.pdf

lw2002cn2000 · 发表于 2013-12-5 21:19:20

我曾经购买了几个小堵头和阻尼孔换过

xizhengke · 发表于 2013-12-5 22:29:01

有点意思，好像就是内反馈和外反馈

静静等待 · 发表于 2013-12-6 07:57:08

1阻尼是为了使Ls信号更稳定，2堵头而已

andyyan1985 · 发表于 2013-12-6 22:44:00

PVG32有开芯和闭芯，开心用于定量系统，闭芯用于变量系统；
以上是开芯，在不做动作时，直接卸荷
