柱塞泵与马达柱塞、滑靴等结构问题探讨

    [复制链接]
发表于 2013-12-5 21:11:55 | 显示全部楼层 |阅读模式
本帖最后由 xiaoshxin 于 2013-12-5 21:36 编辑

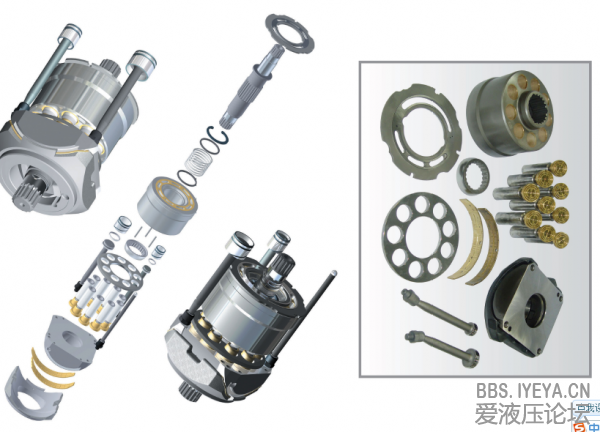

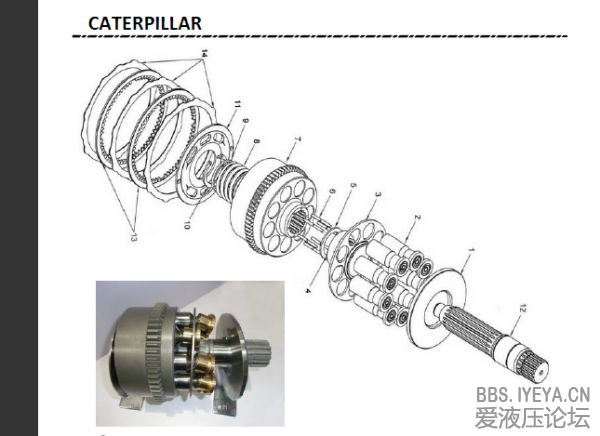

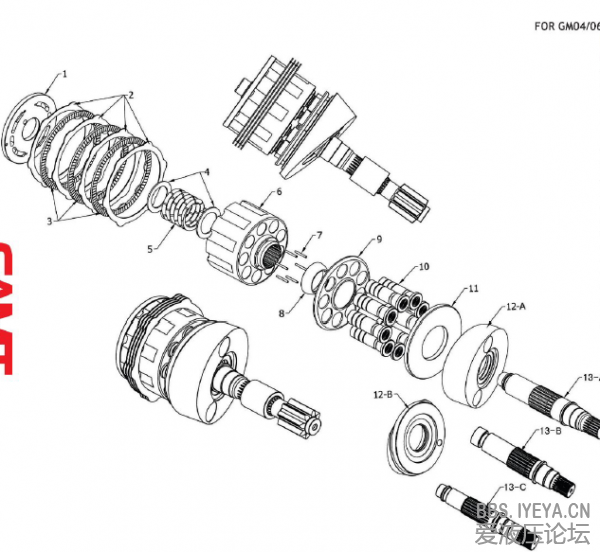

cat2.png   图中13、14是什么零件,有何用途

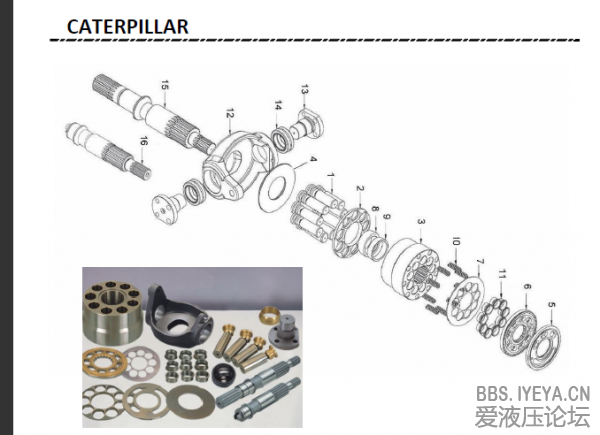

cat.png   图中6是什么零件,有何用途

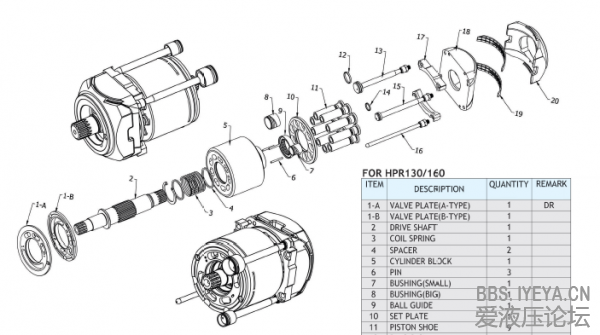

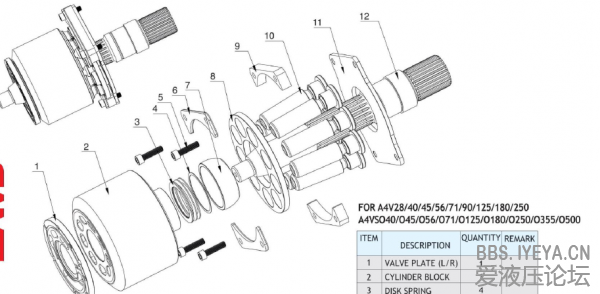

10.png   图中6和9零件用来限制8,有些没有6和9,什么时候需要6和9
9.png 8.png

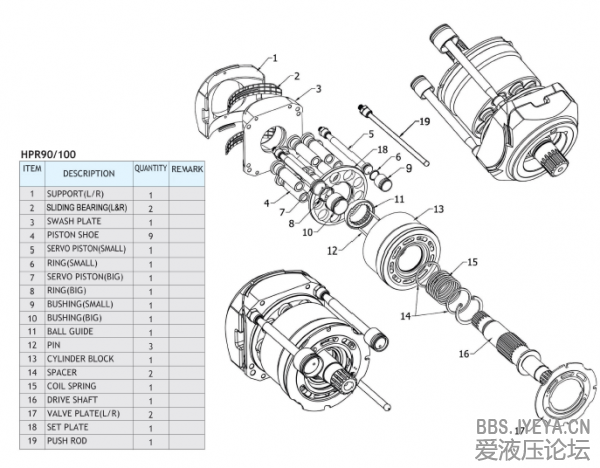

7.png   图中2是什么东西,

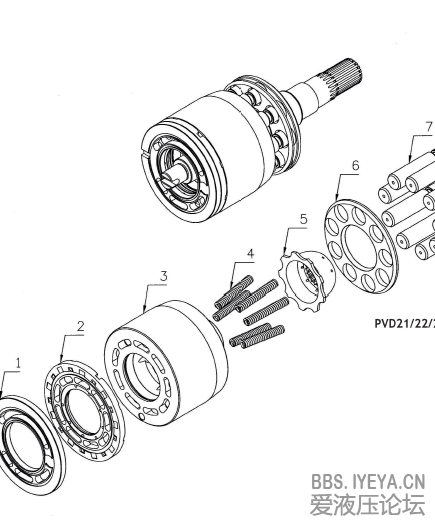

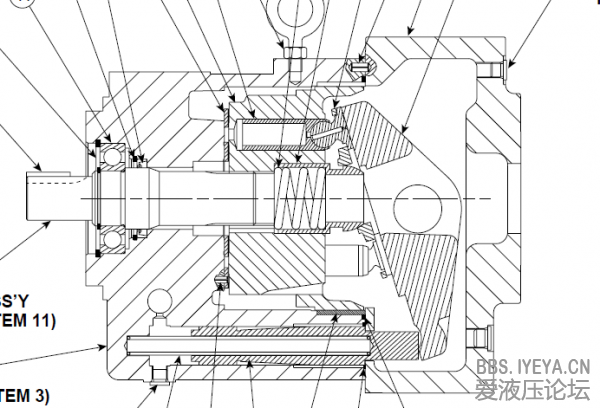

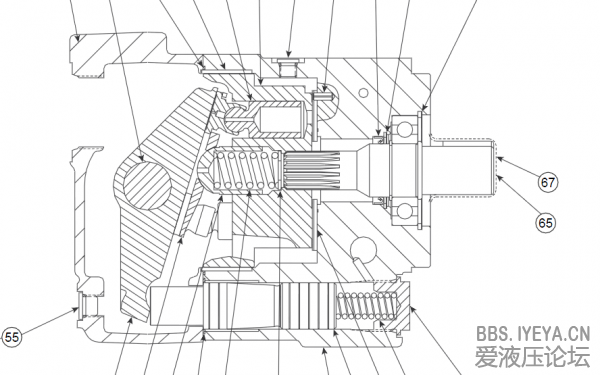

6.png 5.png 4.png 3.png   图4的弹簧是什么用途,
 楼主| 发表于 2013-12-5 21:28:01 | 显示全部楼层

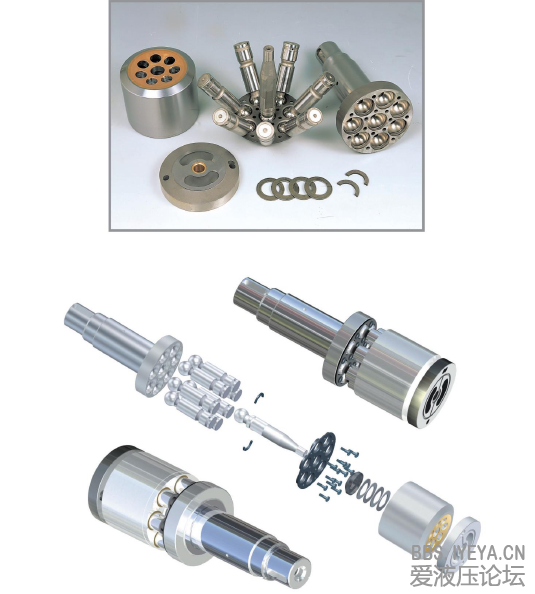

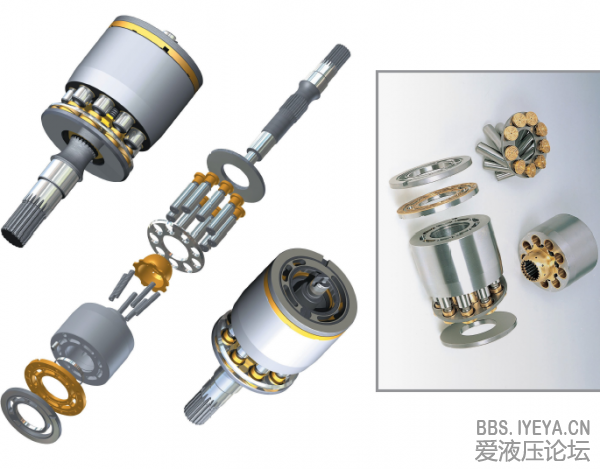

滑靴包柱塞
柱塞包滑靴
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-12-5 21:40:10 | 显示全部楼层

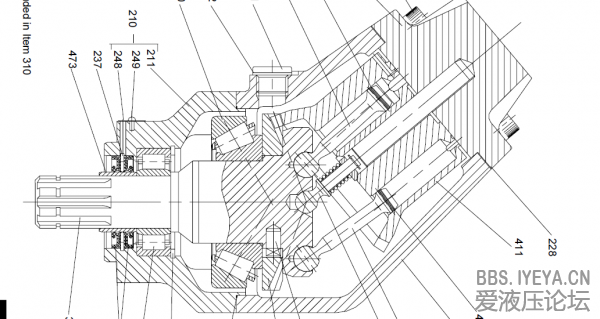

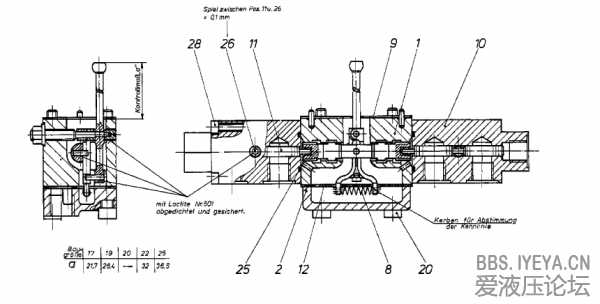

力士乐A4VG闭式泵伺服机构
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-12-5 21:43:53 | 显示全部楼层

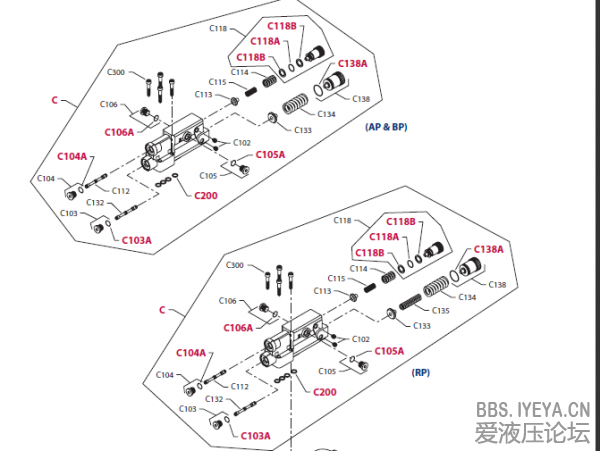

负载敏感泵控制模块有双弹簧、也有单弹簧
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-12-5 21:46:38 | 显示全部楼层

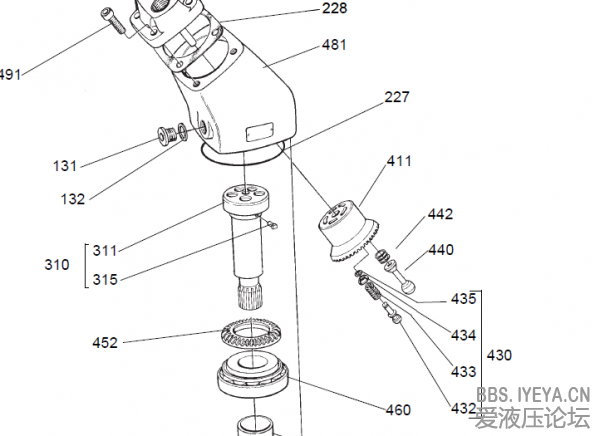

13.png 14.png
缸体上有锥齿,保证缸体与轴同步回转
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:8
发表于 2013-12-5 22:19:30 | 显示全部楼层
13,14是制动片,其他不太清楚了
好多啊,有没有径向柱塞马达的,给你补点?
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:8
发表于 2013-12-5 22:24:07 | 显示全部楼层
弹簧4是让柱塞回位的?
回复 支持 反对

使用道具 举报

发表于 2013-12-5 22:30:11 | 显示全部楼层
图中13,14分别为分隔片,摩擦片,装在泵内起一个稳定的作用。
图中6为止推盘,装在缸体后端,分流,摩擦作用
图中6,9用来限制回程盘,一般向A11VO,PVH都用到这个
图中2为月牙轴承,滑动摇摆作用
图中4为小弹簧,支撑求教,调剂间隙
回复 支持 反对

使用道具 举报

发表于 2013-12-5 22:37:12 | 显示全部楼层
xiaoshxin 发表于 2013-12-5 21:28
滑靴包柱塞

柱塞包滑靴

滑靴包柱塞的很常见,柱塞包滑靴的没见过实物。
回复 支持 反对

使用道具 举报

发表于 2013-12-5 22:37:43 | 显示全部楼层
垫片.....hehe 。。。。。
回复 支持 反对

使用道具 举报
