抓狂，小白求教

fkccc123 · 发表于 2013-12-16 23:11:19

我现在想仿一个液压系统，就是一个油缸，拉一根绳子，拉一小段自由距离（没有负载），然后绳子拉直（开始有负载）。仿出来的结果有点奇怪，于是建了一个简易的模型，仿真的过程是油缸顶出过程，我假设油缸已经到头了，再给顶出的液压油，发现有问题。

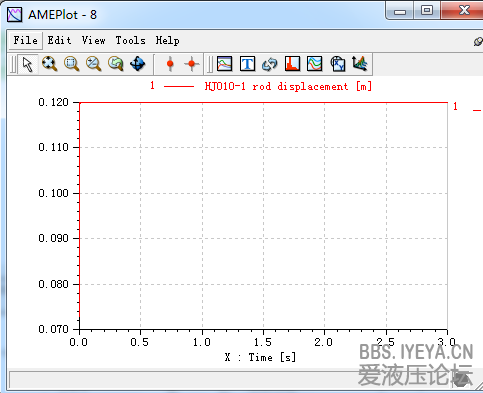

仿出来的油缸位移

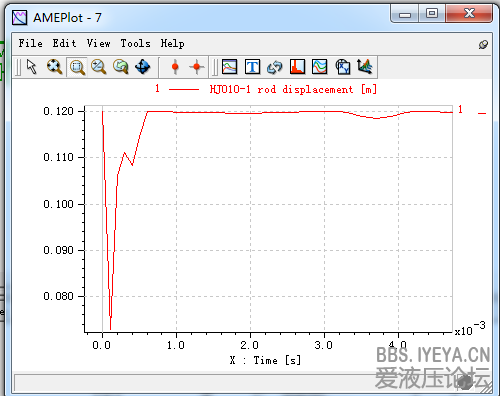

看起来位移稳定，但是最开始的时候放大：

于是，楼主把油缸的负载全都去掉了

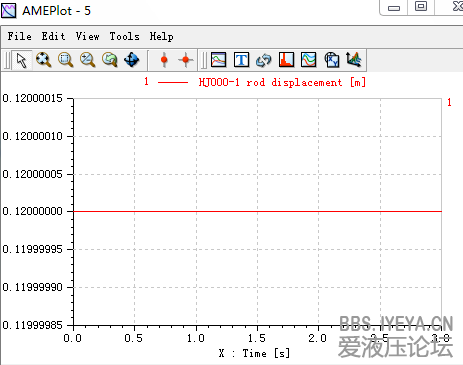

于是油缸的位移就成了：

稳定的，有木有。
求大神给指点

我是不是用错了？前后的空隙都是40mm，阻尼、刚度都是默认值。

分开旅行 · 发表于 2013-12-17 07:58:24

这个软件不错有机会我也要学学

hc_xie · 发表于 2013-12-17 08:36:28

结果都是一条直线了，计算机果稳定啊

豹子 · 发表于 2013-12-17 11:43:31

油缸是不可以设置到头的

fkccc123 · 发表于 2013-12-17 19:54:53

hc_xie 发表于 2013-12-17 08:36
结果都是一条直线了，计算机果稳定啊

哪里有稳定？有一个放大的图不是说明有一个跳动吗。

fkccc123 · 发表于 2013-12-17 19:56:49

豹子发表于 2013-12-17 11:43
油缸是不可以设置到头的

大神，为什么不能设置到头啊？

豹子 · 发表于 2013-12-18 12:07:25

fkccc123 发表于 2013-12-17 19:56
大神，为什么不能设置到头啊？

软件假设：油缸最小体积Vmin=V/100 ，其中 V为Ch容积腔体积；

fkccc123 · 发表于 2013-12-18 23:12:14

豹子发表于 2013-12-18 12:07
软件假设：油缸最小体积Vmin=V/100 ，其中 V为Ch容积腔体积；

哦，我设定油缸行程120mm，然后油缸初始位移就是120mm，这也不行吗？

豹子 · 发表于 2013-12-20 08:33:20

fkccc123 发表于 2013-12-18 23:12
哦，我设定油缸行程120mm，然后油缸初始位移就是120mm，这也不行吗？

应该是不行，这就好比你一端已经没有空隙了，油都进不去啊

xuexiyeya · 发表于 2013-12-23 00:16:02

把采样频率调高，然后检查一下你接触元件的接触间距的设定
