活塞密封问题

油啊 · 发表于 2013-12-17 18:48:10

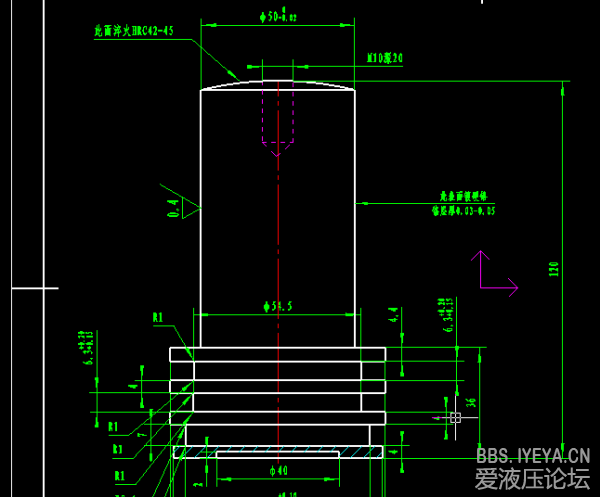

请问这设机有问题吗。无杆腔有压力油。无杆腔无压力油靠工件的重量回程。第一道密封是UN的。二三道是孔用方型圈。

loulei · 发表于 2013-12-17 19:11:37

貌似木问题啊

液压虫子 · 发表于 2013-12-17 22:35:54

“无杆腔有压力油。无杆腔无压力油靠工件的重量回程。”
到底无杆腔需不需要压力油呢？

qiuxuezhe · 发表于 2013-12-17 23:22:41

沟槽尺寸有标准，手册上有

405988764 · 发表于 2013-12-18 08:44:41

没有问题哦！

chenaicai1314 · 发表于 2013-12-18 09:03:02

机械设计手册上有关于液压油缸设计的，沟槽尺寸、倒圆角、选用什么类型的密封都有，很详细，楼主查查。

決戰黎明 · 发表于 2013-12-18 13:04:59

槽底尺寸应该有公差和粗糙度要求，h8,1.6粗糙度。并且你这是3道密封吗？没必要中间那条磨损太厉害了

白水湾湾 · 发表于 2013-12-18 13:17:40

沟槽设计参考密封圈公差配合及粗糙度要求，密封方式的选择与压力、运动速度、偏载等有关系。

jiahaibin010 · 发表于 2013-12-18 15:42:17

应该问题不大，

dragon韩 · 发表于 2013-12-18 16:03:58

中间一道格来圈，左右各一道摩擦环，这是我们的做法，具体看你工况了。
