请问谁有A4VSO_LR2DF的样本或资料？

wujunhe2010 · 发表于 2014-1-16 21:01:03

版主，您好，A4VSO你要找的那个力士乐的样本上没有，按您的要求应该是A4VSOLR2S，在样本上S阀具有D和F的叠加功能，您可以看看样本。

泛舟 · 发表于 2014-1-22 13:41:18

xwy@home 发表于 2013-12-23 22:08
您好，
1、您提及的LR.H原理近似于LR.N，
二者区别是泵无载启动后，

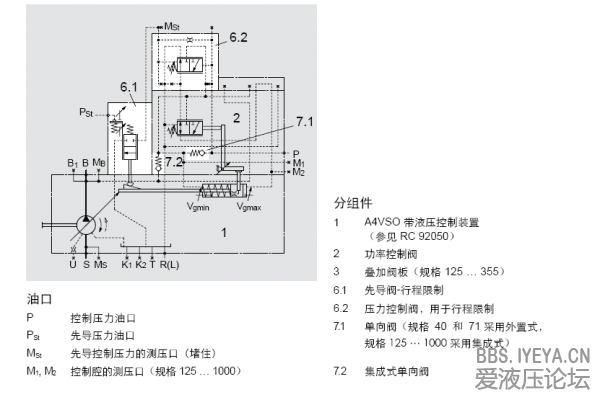

请教LR.H原理图中的6.1和6.2的都可实现行程控制，6.2的工作原理？6.2压力控制阀，用于行程控制——理解不了？

泛舟 · 发表于 2014-1-22 15:33:39

xwy@home 发表于 2013-12-23 22:08
您好，
1、您提及的LR.H原理近似于LR.N，
二者区别是泵无载启动后，

xwy@home ：你的分析是针对LR.H还是LR.N？

xwy@home · 发表于 2014-1-23 19:29:00

scgbb 发表于 2014-1-22 15:33
xwy@home ：你的分析是针对LR.H还是LR.N？

您好，回复稍晚，先拜个早年：

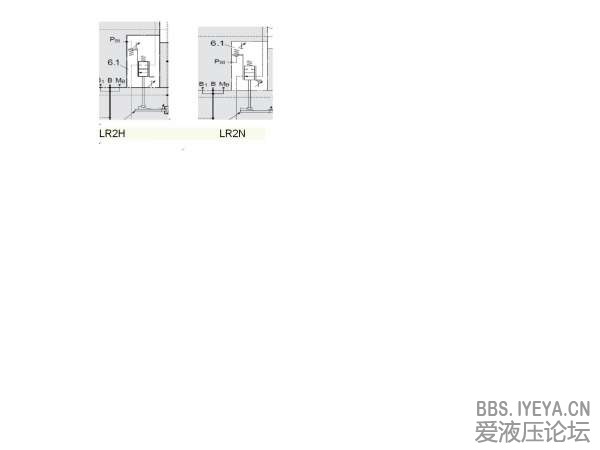

1、类比方法，个人觉得LRN，LRH紧紧区别在附图所示，其他结构基本一致（从职能图分析，结构差异再论），请看附图；
2、论及6.1和6.2的配合过程：
（1）阀组6.1可以理解为6.2压力控制阀的泄油通路，打开时6.2压力阀弹簧侧作用力大，反之亦然；
（2）6.2右位工作，P与T相通，排量大；
（3）6.2右左位工作，P与A相通，排量变小的变量状态；
（4）上述（2）、（3）变化配合恒扭矩阀联动楔形机构动作，从而切换6.1上下位置变化；
谢谢！

泛舟 · 发表于 2014-1-23 20:13:54

xwy@home 发表于 2014-1-23 19:29
您好，回复稍晚，先拜个早年：
1、类比方法，个人觉得LRN，LRH紧紧区别在附图所示，其他结构基本一致（从 ...

谢谢解答：也给您拜个早年！
