采用HDC制作三位液动换向阀，电磁阀先导，到时仿真出问题

zhouwei2916 · 发表于 2014-1-1 21:26:02

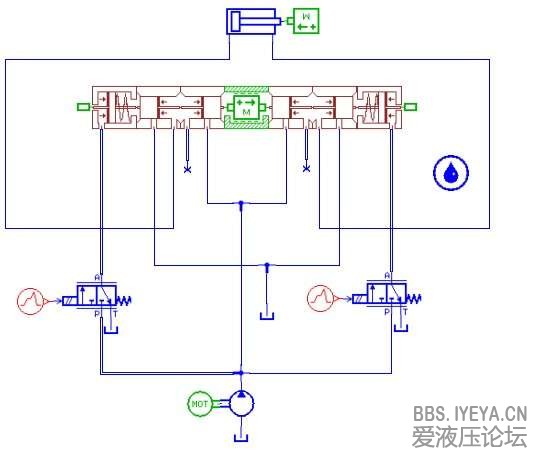

设计完成的AMESim的模型如图1：

电磁先导，液动换向推动液压缸，左边电磁阀先导通，活塞杆伸出，2秒后，右边电磁阀导通，理论上换向
活塞杆回收，但是仿真效果完全不对

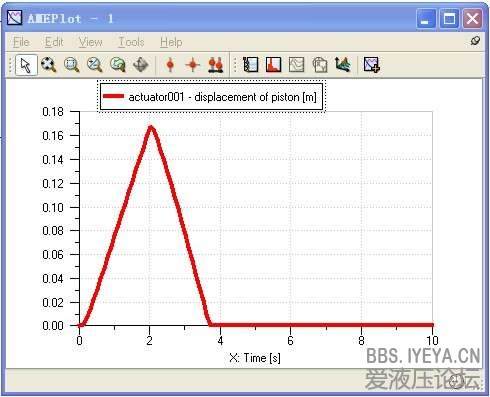

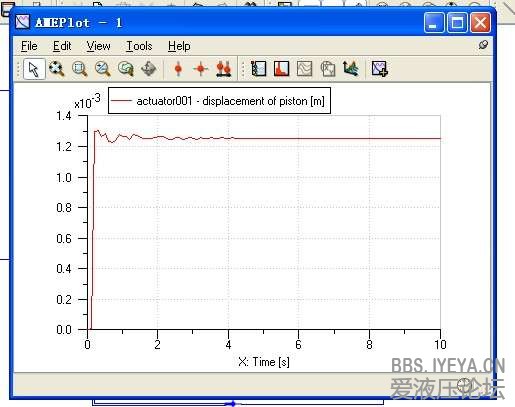

如下图为活塞杆位移图：

诚心请教，谢谢了
模型如下：

zu.rar (306.43 KB, 下载次数: 25, 售价: 5 金钱)

液压虫子 · 发表于 2014-1-2 22:17:18

zu.zip (406.13 KB, 下载次数: 21, 售价: 5 金钱)

醉乐清风 · 发表于 2014-1-3 17:12:52

想学习amesim，为什么不加这个群，群名称是LMS AMESim&VL等联合仿真 295676052？？？
- 本文出自液压圈，原文地址：https://www.iyeya.cn/thread-18897-1-1.html

zhouwei2916 · 发表于 2014-1-7 14:04:35

液压虫子发表于 2014-1-2 22:17

非常感谢，还有个问题请教一下，如果有两个液压缸，当用液压控制一个缸运动时，另外一个缸随动有什么方法可以实现吗？另外一个缸的有无杆均接油箱

液压虫子 · 发表于 2014-1-9 19:18:24

zhouwei2916 发表于 2014-1-7 14:04
非常感谢，还有个问题请教一下，如果有两个液压缸，当用液压控制一个缸运动时，另外一个缸随动有什么方法 ...

随动缸大小腔沟通后，一并接油箱呗！

zhouwei2916 · 发表于 2014-1-10 13:41:39

液压虫子发表于 2014-1-9 19:18
随动缸大小腔沟通后，一并接油箱呗！

我是问AMESim仿真怎么弄，因为需要将运动缸的位移和力都传到随动缸上面去
