安全阀溢流状态仿真模型的问题

ronalback · 发表于 2014-1-10 10:57:35

我自己根据别人的图照着画的，中间有一些东西没画出来（如图中箭头所指），并且无法进入子模型模式，说我的回路（circuit）没有完成，我参照了一下自己画的图和别人的图，发现有一些不一样，不知道是不是这个原因。我把自己画的图，错误提示和别人的图贴上来，希望各位帮忙看看。

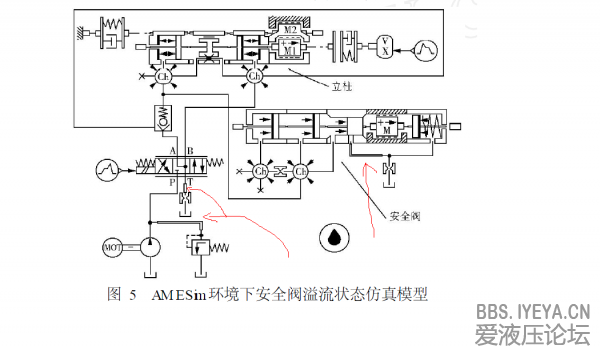

别人的图

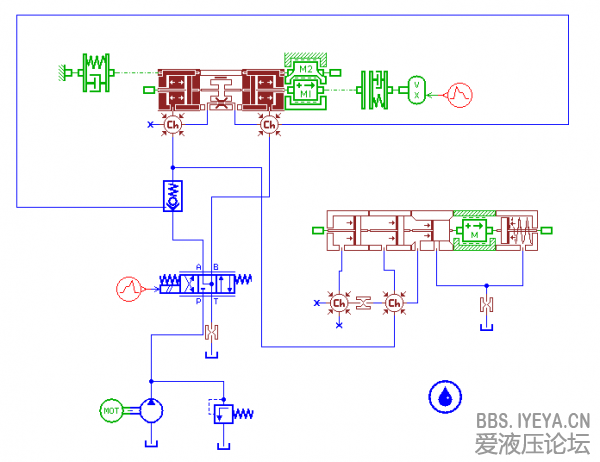

自己画的图

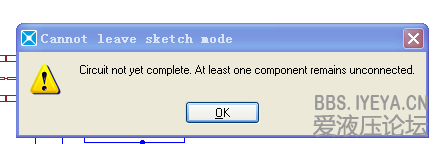

错误提示

wawaadd · 发表于 2014-1-10 14:28:20

本帖最后由 wawaadd 于 2014-1-10 14:29 编辑

几秒钟就看出来了，没想到论坛还有找茬儿玩{:9_237:} ，好好看看，移动和不能移动的body的差别

ronalback · 发表于 2014-1-10 20:26:48

wawaadd 发表于 2014-1-10 14:28
几秒钟就看出来了，没想到论坛还有找茬儿玩，好好看看，移动和不能移动的body的差别

哈哈，你真风趣啊，不过的确是这样的，谢啦！顺便问一下，我图里用红色箭头指出的地方该怎么画呢？

fanfanbox · 发表于 2014-1-11 04:47:04

应该先理解原理，不然即使是照着复制。你也是无法做出来仿真的。

wawaadd · 发表于 2014-1-12 16:40:49

ronalback 发表于 2014-1-10 20:26
哈哈，你真风趣啊，不过的确是这样的，谢啦！顺便问一下，我图里用红色箭头指出的地方该怎么画呢？

子模型模式下，选中那根油管，更改子模型就可以了；论文的参考图的子模型也未必合理

sixue98 · 发表于 2014-1-13 07:39:55

我的发明差动溢流阀会改变这个模型！！

ronalback · 发表于 2014-1-14 20:34:18

wawaadd 发表于 2014-1-12 16:40
子模型模式下，选中那根油管，更改子模型就可以了；论文的参考图的子模型也未必合理

我进入到子模型模式后就变成和论文差不多的了，不过由于我们老师给的论文是研究生的，所以我也不敢保证论文的严谨性，特别是在设置参数时，例如我前面贴上的图的左下角的单向阀和安全阀的很多参数都不知道在哪里设置
