先导式溢流阀

hgwac · 发表于 2014-1-14 21:43:25

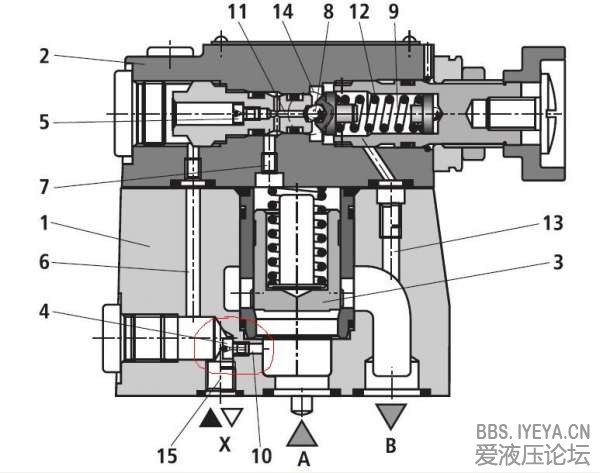

先导式溢流阀，（力士乐DB），如果选择控制油外部供给，那么阻尼孔4在控制油外部供给时起什么作用？需要堵起来吗？
如果选择控制油外部供给，那么控制油的压力是不是要大于A口压力呢，如果小于A口压力，那么主阀芯就会开启，这么理解对吗？请指点！

sixue98 · 发表于 2014-1-15 08:06:55

阻尼孔需要堵上，才能外控。和系统压力无关。

wanghao0201 · 发表于 2014-1-15 08:52:45

本帖最后由 wanghao0201 于 2014-1-15 08:57 编辑

先说下先导溢流阀两个阻尼的作用
1、图中所标记阻尼
功能是在有流量通过的时候建立压差，这个阻尼在先导级液压半桥中为固定液阻，有很重的作用。所以，不管是不是二级压力，或者多级压力，这个阻尼都是不能去掉的，没有这个阻尼就建立不起来压差，继而打不开主阀芯。
2、而主阀芯上端的阻尼
功能是起动态液压阻尼作用，用来消除主阀芯的振动，从而提高工作的平稳性。
关于外部压力油控制，建议参看顺序阀的工作原理。

后话
这个先导液压半桥几乎在所有的先导控制中都应用，所以建议还是多了解下这方便的的知识。这样大部分先导控制的阀的原理能明白个大概了就。

小K · 发表于 2014-1-15 11:00:10

当然不能堵上4了，泄压式先导控制，你把阻尼堵上还怎么泄压啊！

cn_young · 发表于 2021-1-15 12:25:57

X口是不是既可以接液压油外控，也可以接远程调压阀调压？
