液压系统设计培训资料_Rexroth中的关于FD阀的内容不理解？

泛舟

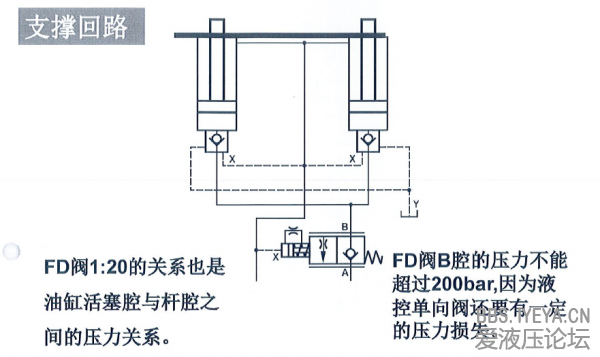

液压系统设计培训资料_Rexroth中的关于FD阀的内容不理解？内容如贴图





液压系统设计培训资料_Rexroth的资料下载链接：https://www.iyeya.cn/thread-19113-1-1.html

风云情非

楼主，FD平衡阀B腔压力不超过200，这是错误的。应是油缸下行时，无杆腔的压力不能超过200。原因是：按FD样本选型，FD弹簧最大设定为400，这时X口控制压力按1:20算出X口压力不能超过20，超过20则平衡阀失调无意义。同时此图配的液控单向阀，按立新SL型号，SL开启比是1:10,要使SL开启，代入FD X口控制压力20算，负载压力（无杆腔）则为200；结论是要想打开单向阀又能使FD功能使用，这必须保证负载端压力不能超过200.

zhcclj

必须保证FD阀的控制压力

wawaadd

风云情非 发表于 2015-1-20 23:10
楼主，FD平衡阀B腔压力不超过200，这是错误的。应是油缸下行时，无杆腔的压力不能超过200。原因是：按FD样 ...

请教一下两个问题。如果选了1：3的液控单向阀，是否无杆腔在下行时不能超过60bar；如果选用先导泄压式液控单向阀情况又是如何？
