[综合讨论] 请问1英寸为25.4mm与G1’等于33.4mm，如何理解它们的区别？
[复制链接]
|
|
请问1英寸为25.4mm与G1’等于33.4mm，如何理解它们的区别？
| |
IP卡
狗仔卡
发表于 2014-1-22 09:50:00
提升卡
置顶卡
变色卡|
您好

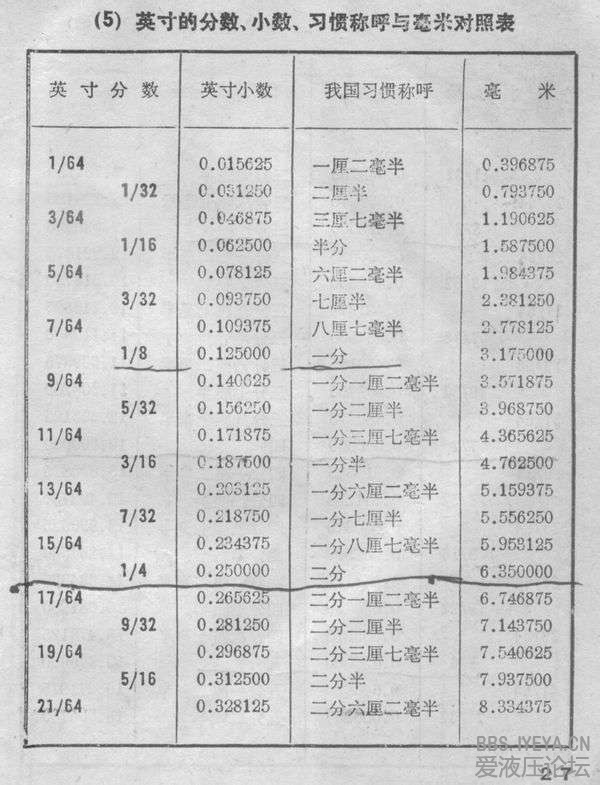

你的问题主要是以“管螺纹”为点。 在《公制、美制和英制螺纹标准手册(第二版)》第三章中有说明。 我们以“管”来说，通常说的“几分管”是说这根管的内径（通径）的大小，它的单位是：英寸。如果（通常）说这根管有多少毫米，是说这根管的外径有多少毫米。 在我国现在说“多少分管或几寸管”是说这根管的内径（通径）的大小，它的单位是：英寸。至于它的外径有多大，就得测量它的壁厚（用壁厚千分卡），然后：壁厚*2+内径=外径（在这式中要注意单位），请参考国家标准《GB3091、GB3090》。 “几分”是我国对英寸的称呼。 请参考附图： | |
卖女孩的火柴 发表于 2014-1-22 11:54 回答全面 吋指的是英寸 分指的是英分 1英寸等于8英分。 | |
发表于 2014-1-22 13:24:44
|
G1这种论文指的是BSPP英制管螺纹，G1应该是指的是管子的内径为25.4mm而不是螺纹，螺纹的大小可以参考我发论坛的一个BSPP螺纹的一个资料。
| |
|
液压圈官方公众号：液压那些事 （打开微信→添加朋友→查找公众号：液压那些事），进行关注！关注液压圈微信公众号，随时随地查看更多精彩内容！
|
|
发表于 2014-1-22 13:50:13
|
那如此说，G1’代表用到管子是1英寸的；而关于螺纹只是能确定类型是55°非螺纹密封的管螺纹，不代表具体螺纹的大小？
| |
iyeya 发表于 2014-1-22 13:50 站长，需要管理员不， | |
|
桩工机械（旋挖钻机）、石油设备（连续油管车、混砂车）液压传动装置（卷扬、回转驱动）
|
|
xiaoshxin 发表于 2014-01-22 15:53:35 需要 | |
|
液压圈官方公众号：液压那些事 （打开微信→添加朋友→查找公众号：液压那些事），进行关注！关注液压圈微信公众号，随时随地查看更多精彩内容！
|
|
|
G1是尺寸代号，不是实际尺寸
| |
|
受益了。原来我的观念也不对啊。
| |
|
我以前也没搞明白，现在清楚了，谢谢！
| |
