求证力士乐A6VM马达壳体内液流流动趋势

摆渡人 · 发表于 2014-1-24 22:14:09

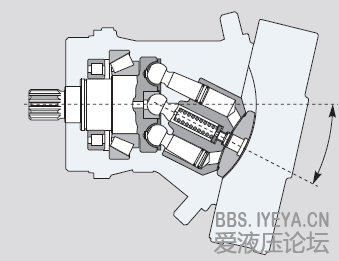

A6VM马达壳体上分别布有冲洗口U1，U2；壳体泄油口T1，T2

若：U和T接在无限容量的开式油箱上，油箱上置，马达高速旋转，
并假设，轴承滚动体在其套圈间无滑动地旋转，在内圈滚道上滚动的距离与外圈滚道上的距离相等，保持架转速与滚子公转速度相同

求证小轴承前端、大轴承后端，以及主轴中心通道，三个区域间液流运动趋势（大的趋势，局部扰流不算）

分开旅行 · 发表于 2014-1-25 06:30:08

gaoshoulaijieda

摆渡人 · 发表于 2014-2-12 22:22:49

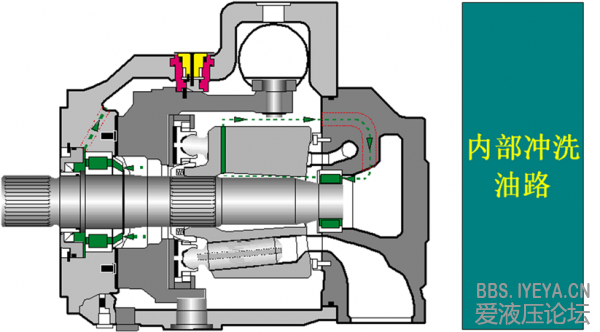

找到一份力士乐泵的内部冲洗油路

路人 · 发表于 2014-2-17 09:59:16

不懂，求高手详解。

313996335 · 发表于 2014-2-17 11:06:50

摆渡人发表于 2014-2-12 22:22
找到一份力士乐泵的内部冲洗油路

看不太明白，稍稍解释一下吧

摆渡人 · 发表于 2014-2-18 19:29:13

A4VSO这副图上，有两处内部循环，分别是：
1、缸体处一顺时针的循环流动，造成的原因是缸体旋转，离心力作用下，内部油液由花键处的径向油道甩出
2、轴承处，此处还没见到过实物，据说是在轴承外（远离轴封）采用了特殊的装置，形成了泵油
