马达的出口压力是怎么算出来的？

亭亭她爸 · 发表于 2014-1-31 15:05:41

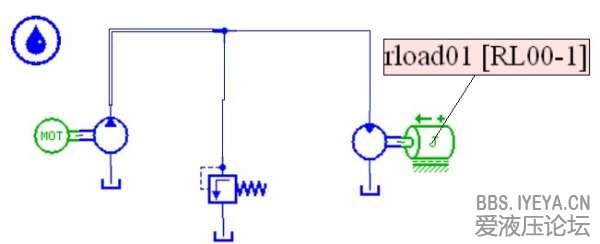

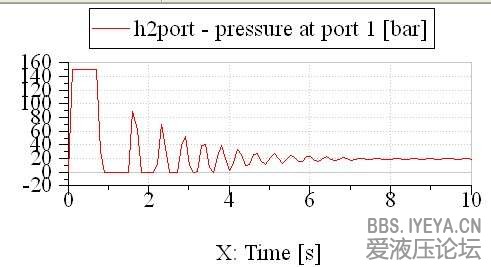

系统中，马达的入口压力应该取决于RL00-1的扭矩，而不应该取决于溢流阀（除非转矩形成的压力大于溢流阀的调定压力），但输入参数时，并没有输入RL00-1的转矩，请问仿真时，液压马达的出口压力是怎么得来的？谢谢

吴生 · 发表于 2014-1-31 17:32:27

“并没有输入RL00-1的转矩”，看看有没有自动的默认值！

spiderman · 发表于 2014-1-31 17:44:33

是由于coefficient of viscous friction（粘性摩擦系数）为 0.02 NM/rpm 造成的，你可以用这个值反算一下，基于牛顿第二定律，最后的到的压力终值就应该是1.9MPa左右。

spiderman · 发表于 2014-1-31 17:45:38

为什么我的帖子被删了？

spiderman · 发表于 2014-1-31 17:56:02

由于粘性摩擦系数引起的 0.02 对应 1.9MP啊左右

亭亭她爸 · 发表于 2014-1-31 18:25:52

spiderman 发表于 2014-1-31 17:56
由于粘性摩擦系数引起的 0.02 对应 1.9MP啊左右

请问spiderman，1.9MPa是怎么计算出来的？有没有相应的公式，我手算一下

烤肉拌饭1988 · 发表于 2014-1-31 18:35:45

大年初一··OMG。果然学霸啊

spiderman · 发表于 2014-1-31 21:04:29

亭亭她爸发表于 2014-1-31 18:25
请问spiderman，1.9MPa是怎么计算出来的？有没有相应的公式，我手算一下

旋转运动微分方程： T=J*A2+B*A1+K*A T为力矩，J 为转动惯量，K为扭转刚度，A为角位移，A2\A1分别为角位移A的二阶\一阶导数，一阶导数即为粘性阻尼系数。再利用2pi*n*T=P*Q即可算出压力

sdr · 发表于 2014-2-2 08:10:45

spiderman 发表于 2014-1-31 21:04
旋转运动微分方程： T=J*A2+B*A1+K*A T为力矩，J 为转动惯量，K为扭转刚度，A为角位移，A2\A1分别为角 ...

理论如此。实际不是。

spiderman · 发表于 2014-2-2 11:52:35

sdr 发表于 2014-2-2 08:10
理论如此。实际不是。

那请问实际是什么呢？求教！
