螺纹插装阀的阀芯与阀体的材料硬度

  [复制链接]
  • 打卡等级:以坛为家
  • 打卡总天数:860
  • 打卡总奖励:1894
发表于 2014-2-9 21:22:35 | 显示全部楼层 |阅读模式

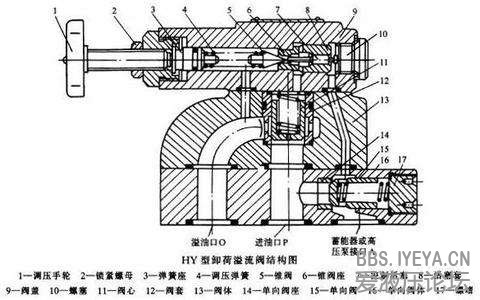

平常我们用到的螺纹插装阀,如溢流阀的针式阀芯正常用什么材料,热处理的方式及硬度多少(附件上5),阀座用什么材料,硬度多少(附件上6)?望坛内的高手给予指点一二,非常感谢。
发表于 2014-2-9 22:57:58 | 显示全部楼层
先导阀针和阀座,用过GCr15,CrWMn,9Cr18,2Cr13
回复 支持 反对

使用道具 举报

发表于 2014-2-9 23:07:02 | 显示全部楼层
GCr15和9Cr18热处理流程相似,但在回火前的热处理温度上有差别,9Cr18所需温度要高得多,两者大致需经:预处理,淬火,冷处理,回火,时效,精细加工,二次时效,最终的硬度大约在(56~60)HRC
CrWMn与GCr15流程相似:最终的硬度大约在(58~64)HRC

其它也有用渗碳轴承钢
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:24
  • 打卡总奖励:174
发表于 2014-2-10 05:40:58 | 显示全部楼层
阀芯、阀体材料要看阀的结构、用途,一般阀体比阀芯软一些,插装阀阀体常用40Cr,块阀阀体常用HT300、QT450等,块阀在高压时有时也用40Cr,但必须热处理;阀芯如果受力较大细长形状易断裂一般用20CrMo,碳氮共渗或氮化等,硬度HRC58一62,如果阀芯不易断裂常用GCr15,直接淬火,硬度HRC58一62,如果运动速度、运动频率较低
,且受力也不太大,常用40Cr,直接淬火,硬度HRC40一45。

点评

细长阀芯20CrMo可以用,但切削性能一般,为减少刀具消耗,先粗切,调质后细加工。如用表面硬化的话,SC30,SC37牌号的材料也很不错。切削性能极好。  发表于 2022-9-26 16:45
阀芯如果受力较大,细长易断裂,还可以使用ETG100这个牌号的材料。欧洲都用这个。  发表于 2022-9-26 16:34
回复 支持 2 反对 0

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:772
  • 打卡总奖励:2750
发表于 2014-2-10 07:29:49 | 显示全部楼层
阀芯用GCr15较多,但热处理要注意。
回复 支持 反对

使用道具 举报

发表于 2014-2-10 08:43:20 | 显示全部楼层
我的发明差动插装溢流阀。只需要阀体300就可以满足32MPa要求!!
回复 支持 反对

使用道具 举报

发表于 2014-2-10 08:53:23 | 显示全部楼层
GCr15,表面渗氮
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
发表于 2014-2-10 11:56:00 | 显示全部楼层
阀芯、阀体材料要看阀的结构、用途,一般阀体比阀芯软一些,插装阀阀体常用40Cr,块阀阀体常用HT300、QT450等,块阀在高压时有时也用40Cr,但必须热处理;阀芯如果受力较大细长形状易断裂一般用20CrMo,碳氮共渗或氮化等,硬度HRC58一62,如果阀芯不易断裂常用GCr15,直接淬火,硬度HRC58一62,如果运动速度、运动频率较低
,且受力也不太大,常用40Cr,直接淬火,硬度HRC40一45。
回复 支持 反对

使用道具 举报

发表于 2014-2-10 15:11:07 | 显示全部楼层
Thinking11111 发表于 2014-2-10 11:56
阀芯、阀体材料要看阀的结构、用途,一般阀体比阀芯软一些,插装阀阀体常用40Cr,块阀阀体常用HT300、QT450 ...

兄弟,您说的和4楼朋友一样啊,不过我觉得4楼朋友讲的有道理,赞
回复 支持 反对

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:860
  • 打卡总奖励:1894
 楼主| 发表于 2014-2-10 19:35:33 | 显示全部楼层
梦的就是你 发表于 2014-2-10 05:40
阀芯、阀体材料要看阀的结构、用途,一般阀体比阀芯软一些,插装阀阀体常用40Cr,块阀阀体常用HT300、QT450 ...

谢谢您的解答,我觉得您说的很有道理,对我的帮助很大,我还想请教一下,如阀芯硬度HRC58-62,阀体的硬度通常多少呢?
回复 支持 反对

使用道具 举报
