力士乐的放大板响应时间问题

fkccc123 · 发表于 2014-2-21 14:50:21

VT-VSPA2-1-2X的放大板，在前端的面板上有一个测量口t，两个一样的板子测出来的电压值差得很多，不明白怎么回事，求大神指点

VT-VSPA2-1-2X.pdf (608.48 KB, 下载次数: 54, 售价: 5 金钱)

补充内容 (2014-2-25 09:30):
原先的放大版t口电压一般是0.035V，但是最近的两块都是近10V，样本中有关于t口电压和斜坡时间的对应表格，10V相当于没有斜坡。
小弟不明白怎么才能把板子设置成为t口0.035V的电压
ps：放大板的跳线都是按照出厂默认

fkccc123 · 发表于 2014-2-25 09:27:24

怎么没人？？？

fkccc123 · 发表于 2014-2-26 10:45:31

问题没说清楚还是大家觉得太简单了？？？

fkccc123 · 发表于 2014-2-26 10:56:07

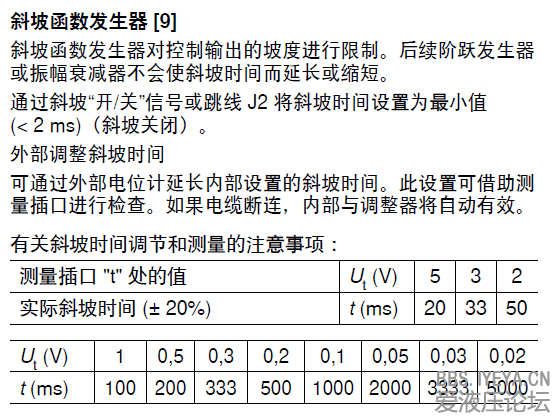

这个是样本里面关于斜坡发生器的说明，可见t口电压为0.035V时，斜坡时间大约在3~4s，但10V时没有斜坡时间，而且超出了表格的范围，调节t的旋钮作用不大，求赐教这个怎么调整
ps：跳线J3时断开状态

游勇 · 发表于 2014-2-27 00:59:47

J2在断开状态下，可试把面板上的带't'记号的可变电阻调整一下，左转或右转己忘了。但全量程差不多20转，所以起码要转5圈才看到変化。

fkccc123 · 发表于 2014-3-10 20:54:09

游勇发表于 2014-2-27 00:59
J2在断开状态下，可试把面板上的带't'记号的可变电阻调整一下，左转或右转己忘了。但全量程差不多20转，所以 ...

多谢大神回答，但是t的电阻我调过，不知道为什么影响不大
