电气设计（液压站过滤系统电气设计）

Emmett_1984 · 发表于 2014-2-27 15:56:43

xu_yingdance 发表于 2014-2-27 15:23
液位计的三个接线端子形成两个开关量，属于电气控制力的哪种开关？比如，a液位计的两个开关a1、a2,当液位 ...

通过中继来控制，中继有常开常闭触点，

qzm1124 · 发表于 2014-2-27 18:26:42

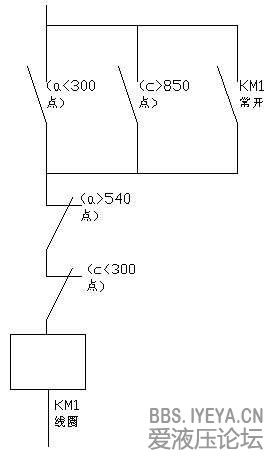

按照楼主这样的控制逻辑关系，只要需要以C这个液位计为控制基点来控制电机就可以了。因为液位计设定的液位点（850、300），在那个设定值的点上里面是一对常开常闭触点,电机启动接常开点，电机停止接常闭点，加个自锁就可以了。附件付控制图。

参与人数 1	金钱 +2	收起理由
xu_yingdance	+ 2	谢谢指导！

xu_yingdance · 发表于 2014-2-28 08:46:01

Emmett_1984 发表于 2014-2-27 15:56
通过中继来控制，中继有常开常闭触点，

谢谢指导！

zhtok · 发表于 2014-3-3 15:39:03

12楼的是其中一台电机控制,再加上另一台电机的部分和和整机启动/停止控制回路等就可以啦.每个液位计应有相应的信号
