阀块零件图的细节

b9315010538 · 发表于 2014-3-3 16:08:43

最近开始画阀块的零件图，我参考了一下论友的阀块零件图

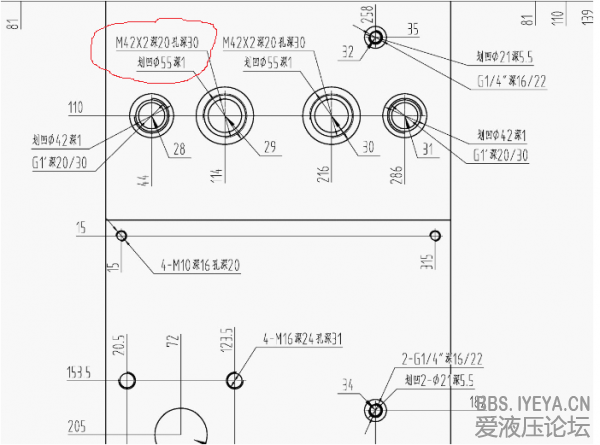

其中我红圈圈出来的地方写的是“划凹”，
我估计就是在阀块表面钻很薄的一个孔，关键是这样的处理目的是什么呢？用来安装密封圈么？
具体薄孔的直径又是怎么定的呢？
为什么有的孔就没有划凹工艺？
另外就是不知道阀块上梯形孔怎么表达，因为一般都是孔深加直径，但是梯形孔就不一样了，怎样用文字表述清楚呢

w00m · 发表于 2014-3-3 16:24:54

这个表示的意义是最外圈沉孔的外径为55mm，深度为1mm,是为了放置组合垫圈的，是垫圈处于沉孔内部，以免垫圈走偏。

goldfluid · 发表于 2014-3-3 16:28:45

主要是保证螺纹孔和所在平面的垂直度用。直径大小应大于接头六方最大外圆

平面密封一样需要垂直度要求，如果不垂直，会有一边压不死密封的发表于 2014-3-4 07:38

如果是角密封，就是考虑锪的平面与螺纹的垂直度要求，且有ISO标准；如果平面密封，就应该是由垫圈决定。发表于 2014-3-3 21:53

b9315010538 · 发表于 2014-3-3 16:33:46

w00m 发表于 2014-3-3 16:24
这个表示的意义是最外圈沉孔的外径为55mm，深度为1mm,是为了放置组合垫圈的，是垫圈处于沉孔内部，以免垫圈 ...

我也觉得是这样，那么直径就是根据垫圈来定咯？

b9315010538 · 发表于 2014-3-3 16:34:10

goldfluid 发表于 2014-3-3 16:28
主要是保证螺纹孔和所在平面的垂直度用。直径大小应大于接头六方最大外圆

沉孔用来保证垂直度？

是的，不垂直的结果是密封封不住发表于 2014-3-4 07:39

sixue98 · 发表于 2014-3-3 16:46:15

沉孔划平保密封用！

豹子 · 发表于 2014-3-3 18:03:40

这都是有行业标准的，要用剖视图表示，还有粗糙度什么的都需要标注

今夕何夕 · 发表于 2014-3-3 18:28:23

2楼说的很对。

b9315010538 · 发表于 2014-3-3 18:48:15

豹子发表于 2014-3-3 18:03
这都是有行业标准的，要用剖视图表示，还有粗糙度什么的都需要标注

阀块有六面展开画法吧，好像没有用剖视

娃娃鱼 · 发表于 2014-3-3 19:24:40

锪孔，一般都有的，深度0.5左右，放置垫圈的，保证压紧密封。
