这个三位四通单电磁换向阀是如何工作的，求高手指点

若雪 · 发表于 2014-3-4 14:35:18

本帖最后由若雪于 2014-3-4 15:25 编辑

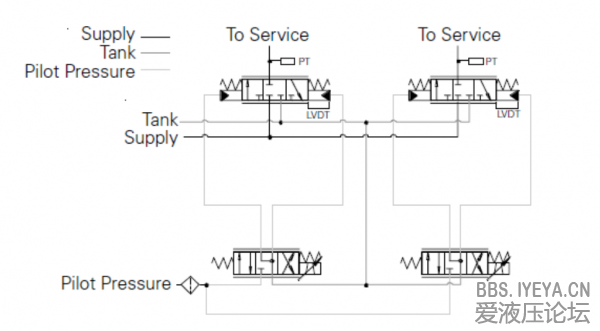

这个三位四通单电磁换向阀是如何工作的，求高手指点

goldfluid · 发表于 2014-3-4 14:59:00

这是比例阀

zhangwei · 发表于 2014-3-4 15:05:19

你这个应该是两位的换向阀吧？三位的一般都是两个电磁铁。这种真没见过，可能也是我见的少。

若雪 · 发表于 2014-3-4 15:23:05

zhangwei 发表于 2014-3-4 15:05
你这个应该是两位的换向阀吧？三位的一般都是两个电磁铁。这种真没见过，可能也是我见的少。

是三位的，这是多路阀中的一片工作阀中的先导电磁阀

诚实可靠小郎君 · 发表于 2014-3-4 16:24:28

本帖最后由诚实可靠小郎君于 2014-3-4 16:28 编辑

是个比例方向阀作为上面阀的先导阀
阀芯向右移动控制上面的阀芯右移进油节流
阀芯向左移动控制上面的阀芯左移回油节流
阀芯不动作上面的阀芯两腔回油卸荷在复位弹簧的作用下处于中间位置油路封闭

若雪 · 发表于 2014-3-4 16:42:58

诚实可靠小郎君发表于 2014-3-4 16:24
是个比例方向阀作为上面阀的先导阀
阀芯向右移动控制上面的阀芯右移进油节流
阀芯向左移动控制上面 ...

比例方向阀，不是电磁阀吗，那这个比例方向阀的来回移动是什么控制的呢？

sixue98 · 发表于 2014-3-4 17:17:26

此电磁比例阀是借用的。执行两位功能。

诚实可靠小郎君 · 发表于 2014-3-4 20:05:35

若雪发表于 2014-3-4 16:42
比例方向阀，不是电磁阀吗，那这个比例方向阀的来回移动是什么控制的呢？

这是两个先导式比例方向阀确切的说是先导式比例节流阀
下面两个是电磁比例方向阀做先导阀用他们的比例电磁铁只有一个给不同方向的电信号即可完成左右两个方向的控制
上面两个分别是下面两个先导阀的主阀也是比例形式的控制流量的大小同时可以做进油节流和回油节流

摆渡人 · 发表于 2014-3-4 22:30:26

双向比例电磁换向阀，中位Y机能

豹子 · 发表于 2014-3-5 09:30:20

上面俩先导，下面俩主阀。O阀不泄漏，Y阀易保压
