关于一个液压回路的疑问

FIND_MYSELF · 发表于 2014-3-7 16:04:51

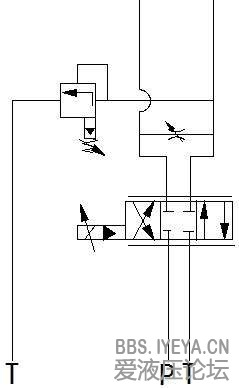

如图所示，那个比例阀是力士乐高频响比例换向阀，节流阀是贺德克DVP节流阀。请问进回油路间的节流阀所起作用是什么？我认为有比例阀的话，节流阀是不是有点多余啊。

zhangwei · 发表于 2014-3-7 16:31:26

这是什么设备上的？这个节流阀是不是为了补油用的，防止在一定工况下出现真空？

风沙满天 · 发表于 2014-3-7 17:32:05

旁油路节流调速，不懂！等待大侠！

sixue98 · 发表于 2014-3-7 20:03:45

节流为力调速的，有用的设计！！

摆渡人 · 发表于 2014-3-7 20:31:18

中位过渡机能

FIND_MYSELF · 发表于 2014-3-7 21:12:19

sixue98 发表于 2014-3-7 20:03
节流为力调速的，有用的设计！！

已经有比例阀了，还需要节流阀调速吗？我认为没必要吧。

FIND_MYSELF · 发表于 2014-3-7 21:15:09

摆渡人发表于 2014-3-7 20:31
中位过渡机能

您意思是比例阀左右位切换时，起一定作用。

sixue98 · 发表于 2014-3-7 21:18:05

应该是节流分流用。可调的分流控制。

Jacky-Lisa · 发表于 2014-3-7 21:48:02

楼主能否将比例阀后面的执行元件连上，以方便大家分析理解啊？
有没有可能你这个DVP 节流阀是当闸阀用，比如紧急情况下重力负载释放？猜测，有执行元件会有助于分析。

摆渡人 · 发表于 2014-3-7 21:58:04

FIND_MYSELF 发表于 2014-3-7 21:15
您意思是比例阀左右位切换时，起一定作用。

我是这样想的，但结果是否如此，还有待确认
