关于一张液压原理图的疑问

hard-study · 发表于 2014-3-14 08:58:22

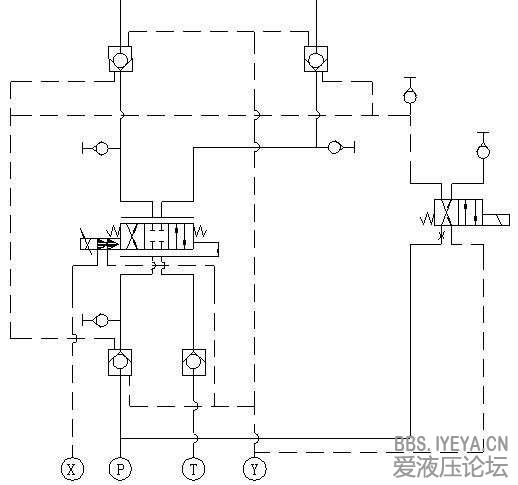

最近看到一张伺服控制原理图，伺服阀型号为D661-4033P80HAAF6VSX2-A，经查样本，主阀芯为零遮盖的阀芯。有两个问题：一个是如图那样伺服阀画法正确吗？还有一个问题是，在中位时液控单向阀会不会因背压而开启？谢谢！

313996335 · 发表于 2014-3-14 12:38:41

好像没有问题吧

海中游 · 发表于 2014-3-14 14:34:26

这个原理图看起来别扭，为何如此设计？

蝈蝈 · 发表于 2014-3-15 08:20:37

感觉有点不对，是不是少点东西

hetao0855 · 发表于 2014-3-15 17:49:47

这个液压锁不是外控外泄式的吗，没问题的。

分开旅行 · 发表于 2014-3-15 19:48:30

这个的话比较难了

鲸鱼还在飞 · 发表于 2014-3-15 20:17:05

三个液控单向阀的控制口都是受一个压力点控制，而这个压力点都通过一个单头阀切换高低压，而三个单向阀的卸油口都连到Y口，就是说单向阀开启要同时满足1.单头阀得电，2.p口压力达到开启单向阀压力

hard-study · 发表于 2014-3-15 21:36:26

我明白液控单向阀反向开启是靠换向阀。但是当伺服阀阀芯位移变为零，伺服阀A或者B口至液控单向阀这段管路存在压力，我意思是此压力会不会降液控单向阀正向开启？谢谢！

Gavinfeng · 发表于 2014-3-15 23:29:13

如果背压过大,当达到A,B口液控单向阀初始开启压力值时,单向阀会被正向打开.这时,只能取决负载工况了.建议执行器前用内泄式的单向阀.

hard-study · 发表于 2014-3-18 21:52:52

那位高手再解答解答，这个问题一直困扰我，在中位时能不能憋着压力使液控单向阀正向开启，谢谢！
