液压缸缸筒的设计问题

风沙满天 · 发表于 2014-3-14 09:47:09

各位大侠：

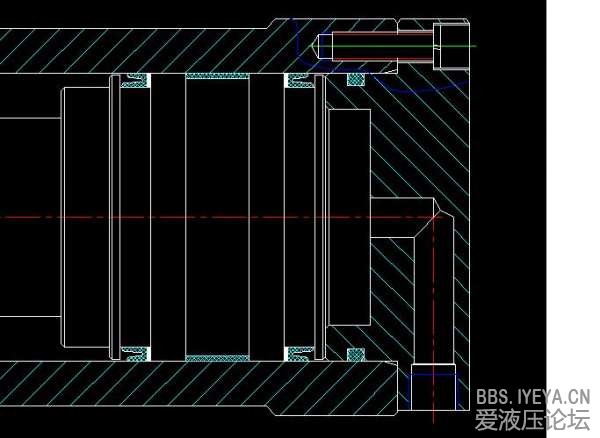

如图所示的液压缸缸筒，为了配合后端盖连接，缸筒的后端变粗了。请问这种情况下的缸筒是如何实现的？一般的成型缸筒直径都是统一的吧。从来没有设计过油缸，请大侠指点！谢谢

心高气爽 · 发表于 2014-3-14 10:02:32

缸筒不用加粗，浪费材料，缸筒后端加工螺纹，加工带内螺纹端盖与后端连接即可。

把头 · 发表于 2014-3-14 10:16:05

热墩可以实现。前提是后镗内孔。

风沙满天 · 发表于 2014-3-14 10:47:47

心高气爽发表于 2014-3-14 10:02
缸筒不用加粗，浪费材料，缸筒后端加工螺纹，加工带内螺纹端盖与后端连接即可。

如图所示，是不是采用了热墩粗的处理方法呢？如果不采用这种方式，选择用厚壁的，不就太笨重了么？？

风沙满天 · 发表于 2014-3-14 10:48:50

把头发表于 2014-3-14 10:16
热墩可以实现。前提是后镗内孔。

这种热墩的处理方式经常用么？工艺复杂么

工艺不复杂，如果单件小批量就麻烦。发表于 2014-3-14 11:24

zhangwei · 发表于 2014-3-14 11:05:26

心高气爽发表于 2014-3-14 10:02
缸筒不用加粗，浪费材料，缸筒后端加工螺纹，加工带内螺纹端盖与后端连接即可。

直接把端盖用螺纹拧在缸筒上？这样油口位置保证不了吧，另外这样做成本应该也可能增加。

zydhi · 发表于 2014-3-14 11:10:15

用一段焊接料

液压菜鸟 · 发表于 2014-3-14 11:31:39

焊接啊，后边那段焊上去的

初学者 · 发表于 2014-3-14 11:35:12

焊接缸筒后端，前段带法兰的缸筒也是焊接的

心高气爽 · 发表于 2014-3-14 11:39:16

风沙满天发表于 2014-3-14 10:47
如图所示，是不是采用了热墩粗的处理方法呢？如果不采用这种方式，选择用厚壁的，不就太笨重了么？？

热墩粗是一种方法，不过后端机加工困难
