谁有挖掘机履带行走机构的分解图？

若雪 · 发表于 2014-3-19 15:19:04

想看看挖掘机履带行走机构的内部布置，尤其是行走马达的内部布置，谁有挖掘机履带行走机构的分解图？麻烦发一份

Thinking11111 · 发表于 2014-3-19 18:45:45

这个最好去问生产厂家的客服

dy1xue · 发表于 2014-3-19 19:41:07

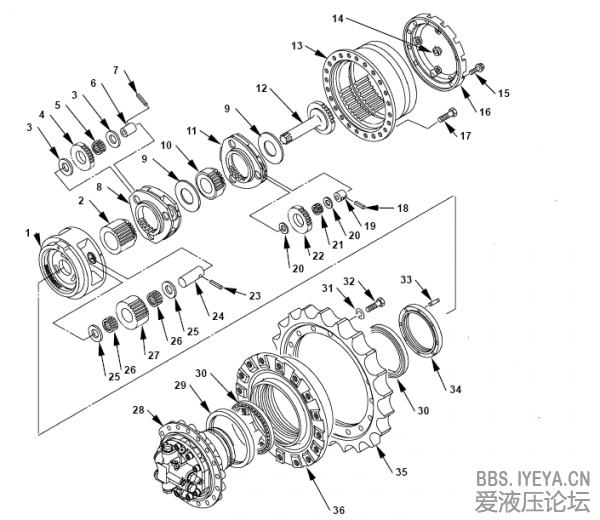

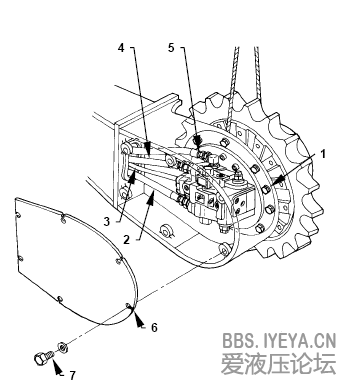

看看这两张图片对你有没有用。

sunboy · 发表于 2014-3-19 21:15:22

dy1xue 发表于 2014-3-19 19:41
看看这两张图片对你有没有用。

有序号名称会更好

wangshangfei · 发表于 2014-3-20 17:55:07

能否就图做一个简单讲解

sixue98 · 发表于 2014-3-20 18:05:16

行走马达很多，需要哪种？

dy1xue · 发表于 2014-3-20 19:23:33

sunboy 发表于 2014-3-19 21:15
有序号名称会更好

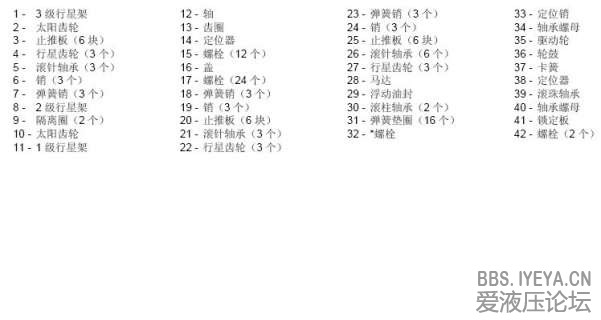

参照一下吧，

sunboy · 发表于 2014-3-21 18:07:57

dy1xue 发表于 2014-3-20 19:23
参照一下吧，

谢谢啊，辛苦了

若雪 · 发表于 2014-3-24 15:57:16

dy1xue 发表于 2014-3-19 19:41
看看这两张图片对你有没有用。

非常感谢，我研究研究

zhuguoront · 发表于 2014-4-14 20:08:06

行走机构必定有4根管子，两根主油管，一个马达内泄管，还有一根必然是制动管。
