高空作业车原理讨论

木木727 · 发表于 2014-3-22 11:44:47

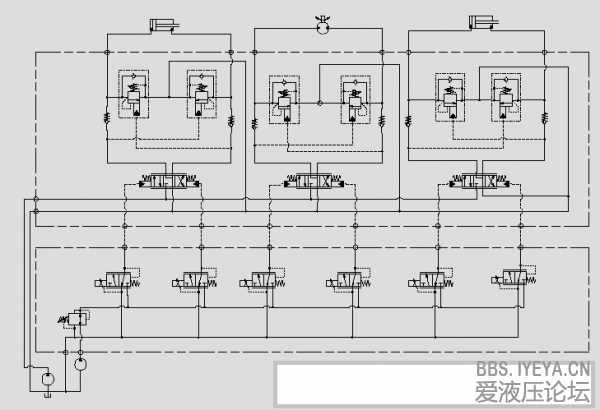

今天偶然看见高空作业车主功能控制，电比例减压先导控制原理图，希望跟各位能讨论一下动作时回油没有进油箱，油都去哪了？
同时希望大家提出问题，请教高手解答。

豹子 · 发表于 2014-3-22 12:17:18

这应该是闭式回路吧，体积小没法装油箱

黄磊 · 发表于 2014-3-22 17:48:54

仔细看，主油路和先导油路都是有回油的。

木木727 · 发表于 2014-3-22 19:58:34

黄磊发表于 2014-3-22 17:48
仔细看，主油路和先导油路都是有回油的。

主油路的回油貌似给控制回油路充当“油箱”了，控制回路的回油没找到

静静等待 · 发表于 2014-3-23 08:15:55

你仔细看看那个原理图，工作油路和控制油路都是有回油的，只是它们的回油都是直接供回给控制用齿轮泵吸油去了，但我觉得貌似不太合理啊这个

木木727 · 发表于 2014-3-23 09:44:32

主油路的油是从油箱里抽出来，图中没有回油箱的管路，难道是抽出来以后一直自循环？每次动作都得从油箱里抽油出来，回的油又去哪了？求版主解答！

123aaa · 发表于 2014-3-23 10:10:54

我也表示有相同的疑问

黄磊 · 发表于 2014-3-23 11:44:36

控制油路的回油是两个泵中间那条线。可能这个原理图是简化画法，这么讲究安全性的系统，不可能没有过滤器的。一般回油也是要到油箱内的。

木木727 · 发表于 2014-3-23 20:30:05

回油路可以简化？那以后就更楠看原理图了

yang1985zhang · 发表于 2014-3-24 11:08:22

主控油路都有回油，没有什么不正常的啊
