这个怎么破，理解不了

fengmang · 发表于 2014-4-1 14:28:35

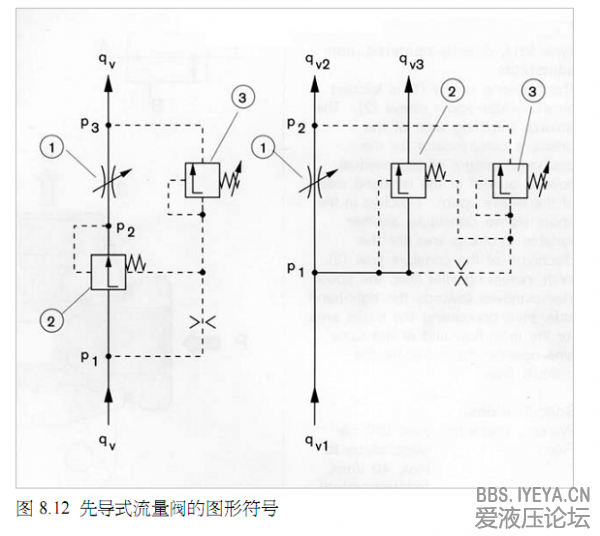

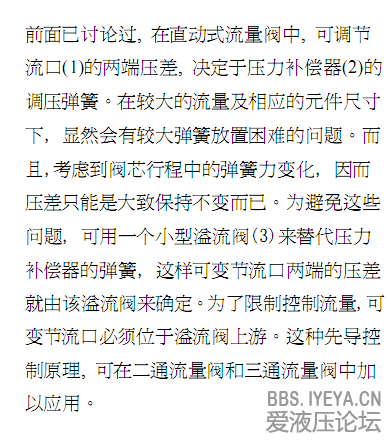

这两张原理图应该怎么理解，上面两个溢流阀什么作用？求大神

weiyajun · 发表于 2014-4-1 16:07:40

顶一下，求大神指导！

翟磊 · 发表于 2014-4-1 17:10:00

左边图中2是一个阀前压力补偿器，3是溢流阀，用溢流阀设定的压力来代替弹簧压力。
右边图中2是一个顺序阀吧，3还是溢流阀。

今夕何夕 · 发表于 2014-4-1 18:12:59

布什说得很清楚了吗

xzshitou · 发表于 2014-4-1 20:59:17

太难了，看不懂{:8_252:}

jdxl09 · 发表于 2014-4-1 22:09:15

左图2应该为直动式溢流阀，用于控制p1与p2两点之间的压力，3为先导式溢流阀用于控制p3点的压力和流量
右图2应该为直动式溢流阀，用于控制p1点的压力和流量，3为先导式溢流阀用于替代2中的压力补偿器的弹簧

jdxl09 · 发表于 2014-4-1 22:10:28

这是我的个人看法以及分析，希望能够帮到你。

Jacky-Lisa · 发表于 2014-4-1 23:36:32

个人理解,按照图中所示的连接,并不能称之为溢流阀,而应称之为顺序阀.
另外,请问楼主,能告知该资料出自何处吗?
谢谢!

暗夜中的晨光 · 发表于 2014-4-2 08:32:39

这种是看起来很简单，其实有一定技巧性的原理图，顶上去~

FIND_MYSELF · 发表于 2014-4-2 09:25:45

两个实际上就是压力可调的压力补偿器，一个是两通的；另一个是三通的。请参照力士乐培训教材！
