关于AMEsim仿真气动系统中阀的控制信号设置

LPSLBJ · 发表于 2014-4-6 21:24:02

由于自己是新手上路，对于软件运用还不熟练，有误之处，希望批评指正。
初学，对于气动系统的气缸进行简单的仿真练习，建立简单的阀控气缸气动系统，想在同等硬件条件，同等信号输入的情况下，能够简单得出开关阀和比例阀的控制优劣，所以建立如下图所示系统（系统简单可能还有待改善）。
想请问的是：对于如图所示的蓝色圈圈处的阀的控制信号是怎么设置，如何设置才能使得阀进行正常工作。

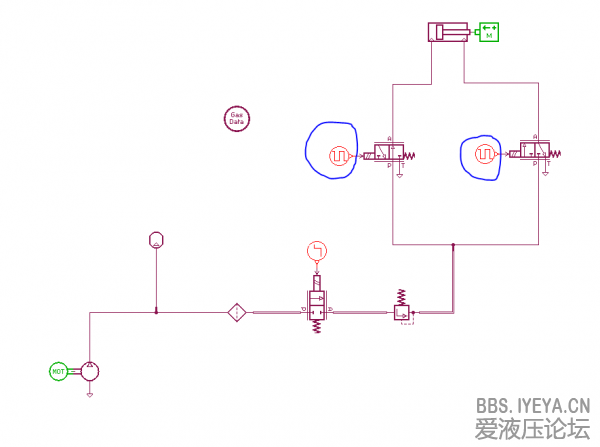

开关阀

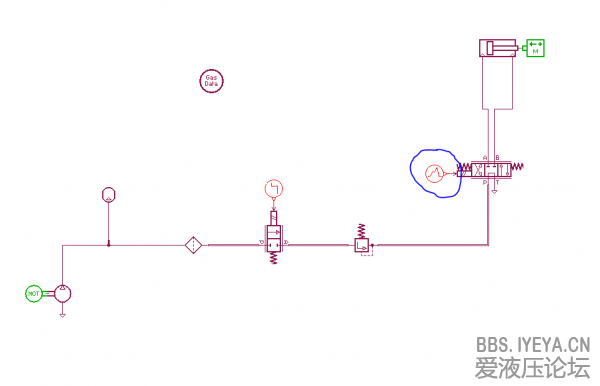

比例阀

chenaicai1314 · 发表于 2014-4-7 10:34:45

设置输入信号大小，设置输入时间就可以了。具体多大合适，要看你元件设置的参数。

LPSLBJ · 发表于 2014-4-7 13:01:17

chenaicai1314 发表于 2014-4-7 10:34
设置输入信号大小，设置输入时间就可以了。具体多大合适，要看你元件设置的参数。

元件设置的参数是指控制阀的参数么？设置输入信号是不是可以设置成例如开关阀，就用0和1来代表开和关的动作，比例阀的三个位置就用-1、0、1来表示三位？

LPSLBJ · 发表于 2014-4-7 13:03:10

chenaicai1314 发表于 2014-4-7 10:34
设置输入信号大小，设置输入时间就可以了。具体多大合适，要看你元件设置的参数。

元件设置的参数是指控制阀的参数么？设置输入信号是不是可以设置成例如开关阀，就用0和1来代表开和关的动作，比例阀的三个位置就用-1、0、1来表示三位？

blue_ks帝 · 发表于 2014-4-14 13:58:32

好像是用你输入信号的大小与控制阀里面的irate 的数值的比值代表比例阀开度的大小，比值为1为全开
