请问液压站电气任务书中疑问

cfindfhi · 发表于 2014-4-27 15:21:33

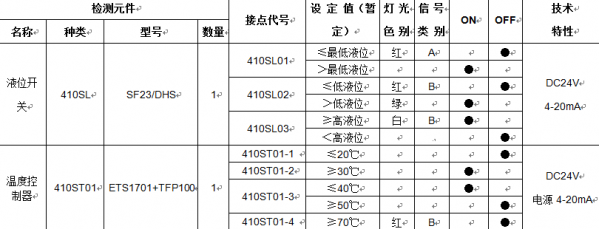

如图是一份液压站的电气任务书，请问各位高手，ON和OFF是指什么？

fkccc123 · 发表于 2014-4-27 17:02:46

个人理解，on是传感器有电信号输出

yaoyeming · 发表于 2014-4-27 17:33:25

前面传感器的状态啊，通或者断

cfindfhi · 发表于 2014-4-27 19:01:57

yaoyeming 发表于 2014-4-27 17:33
前面传感器的状态啊，通或者断

首先谢谢楼上两位回答，那请问什么情况下为ON？什么情况下为OFF？

许雷 · 发表于 2014-4-27 19:20:01

是指开关量传感器的常态

dyt · 发表于 2014-4-28 07:48:10

液位开关和温度传感器均是模拟量4-20mal输出，在最低位和最低温度是个阀值是OFF，不工作，高于这个阀
值，随着液位升高和温度升高它是ON，是4-20ma比例输出。

cfindfhi · 发表于 2014-4-28 09:09:21

许雷发表于 2014-4-27 19:20
是指开关量传感器的常态

谢谢您的回答，请问ON和OFF是不是指电气接线的最初状态？就拿液位计最低液位这个接点来说，最初状态大于最低液位这条接线时闭合，小于等于最低液位这条接线断开，工作中当检测到小于等于最低液位，它开始闭合，红灯亮起并且发出警报。

吸铁石 · 发表于 2014-4-28 12:24:42

类似于压力继电器的通还是断，当然实质上比压力继电器更简单，就是个受控的开关，ON和OFF就是开关量

cfindfhi · 发表于 2014-4-28 13:24:45

吸铁石发表于 2014-4-28 12:24
类似于压力继电器的通还是断，当然实质上比压力继电器更简单，就是个受控的开关，ON和OFF就是开关量

谢谢，那请问ON和OFF怎么确定？能不能把ON改成OFF，或者把OFF改成ON！

这种开关量输出的器件成本非常低，本身就有现成的常开和常闭两种，液位也好温度也好，既然都是开关量，说明要求非常低，并不是什么模拟量输出，通常而言：开关量成本<模拟量成本<数字量成本发表于 2014-4-28 18:24

海中游 · 发表于 2014-4-28 14:50:57

dyt 发表于 2014-4-28 07:48
液位开关和温度传感器均是模拟量4-20mal输出，在最低位和最低温度是个阀值是OFF，不工作，高于这个阀
值 ...

赞同你的意见。
