MooG的电液伺服阀G761，求教？

云遮月 · 发表于 2014-5-9 11:01:40

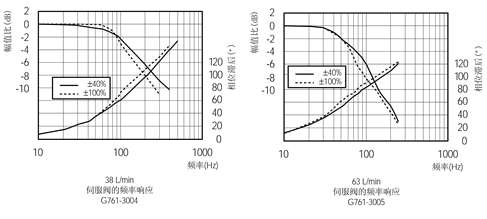

求大神，解释一下怎么看这个图，或者说从这个图能得到什么信息。特本事怎么得到固有频率？

动态特性

Megatron · 发表于 2014-5-10 17:59:45

幅值衰减为-3dB是，对应的频率为转折频率，也可以用来表示该阀的固有频率或频宽。第一幅图，阀的输入信号为最大输入信号的40%时，阀的频率为100Hz多一点。

艾佛森 · 发表于 2014-5-11 18:26:01

固有频率与频宽一样吗？

云遮月 · 发表于 2014-5-14 09:25:20

Megatron 发表于 2014-5-10 17:59
幅值衰减为-3dB是，对应的频率为转折频率，也可以用来表示该阀的固有频率或频宽。第一幅图，阀的输入信号为 ...

谢了！如你所讲，确实是-3db时的频率。

qwe123456 · 发表于 2014-5-16 15:41:39

这个在专业讲伺服阀的书有描述

awen2015 · 发表于 2016-5-24 20:38:38

学习了，非常感谢！
