直动式溢流阀请教

液压菜鸟 · 发表于 2014-5-12 13:31:50

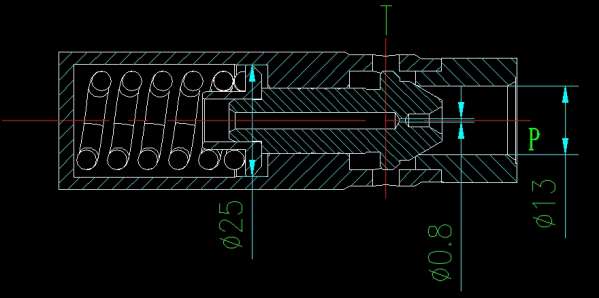

阀芯上孔0.8的作用是什么，其大小对阀的性能有什么影响？弹簧腔的油压怎么算？

海中游 · 发表于 2014-5-12 14:55:05

我估计是控制阀芯开启速度和关闭速度的，减少开关时液压冲击。
这种结构，右面压力腔阀口面积必须明显大于左面阀杆面积，即阀杆直径明显小于13mm。

loulei · 发表于 2014-5-12 15:01:03

你这是多大通流量的啊

液压菜鸟 · 发表于 2014-5-12 15:13:53

海中游发表于 2014-5-12 14:55
我估计是控制阀芯开启速度和关闭速度的，减少开关时液压冲击。
这种结构，右面压力腔阀口面积必须明显大于 ...

阀杆直径12.5，弹簧腔压力为P？那0.8孔偏大或偏小有什么影响

fkccc123 · 发表于 2014-5-12 15:30:09

弹簧腔只有一个节流口吗？？没有第二个口？？

液压菜鸟 · 发表于 2014-5-12 15:41:42

loulei 发表于 2014-5-12 15:01
你这是多大通流量的啊

130L/min

液压菜鸟 · 发表于 2014-5-12 15:42:46

fkccc123 发表于 2014-5-12 15:30
弹簧腔只有一个节流口吗？？没有第二个口？？

对，只有0.8孔，这个孔怎么算出来的呢？

zzfjct · 发表于 2014-5-12 17:34:06

1，弹簧腔进排油。
2，孔越小，启闭时间越长，压力超调越小。

qqqqqqwwww · 发表于 2014-5-12 18:21:05

弹簧腔一般通T口，这个图纸弹簧腔通高压P口，那么设定值必须克服弹簧的力和P口压力，好设定吗？

液压菜鸟 · 发表于 2014-5-12 19:49:27

qqqqqqwwww 发表于 2014-5-12 18:21
弹簧腔一般通T口，这个图纸弹簧腔通高压P口，那么设定值必须克服弹簧的力和P口压力，好设定吗？

阀芯杆后端12.5，比P口小，这个是没什么问题，就是这个0.8是什么个依据？
