液压符号问题

zam_yang · 发表于 2014-5-14 21:26:33

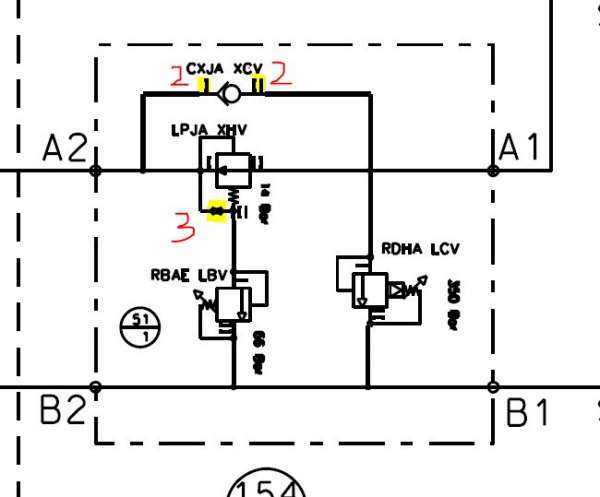

哪位大虾能帮我解释一下下面的液压符号，
标记为2的为一条竖线+两条竖线组成，
标记为3的应该是类似双箭头的东东

泛舟 · 发表于 2014-5-15 11:21:33

3可能是快换接头

wawaadd · 发表于 2014-5-15 18:52:43

2 的I II仅仅是表示油口序号，别的阀不都有这个编号么；3是这个带安全压力的先导减压阀的先导油路上的阻尼

蝈蝈 · 发表于 2014-5-16 07:57:11

同意楼上的观点

zam_yang · 发表于 2014-5-16 08:53:39

wawaadd 发表于 2014-5-15 18:52
2 的I II仅仅是表示油口序号，别的阀不都有这个编号么；3是这个带安全压力的先导减压阀的先导油路上的阻尼

多谢wawaadd，有道理。
