第二讲：今天结合实例，讲讲这个弹性碰撞模块的使用 |
|

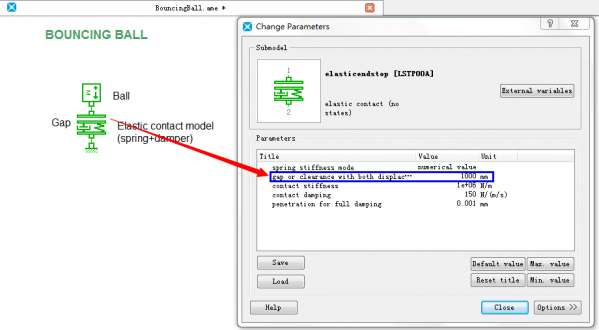

弹性碰撞模块在使用时要注意他的“gap or clearance with both displacements zero”参数的设置，这个参数设置是说初始位置时两碰撞体的初始距离，例如在建立两阀芯在一段时间发生相互作用时，多数就要用到这个模块！参数“contact stiffness”和“contact damping”一般都比较大，这样主要是模拟两碰撞体的弹性形变量，而参数“penetration for full damping”表示两碰撞体产生的挤压变形量，也就是互相穿透的表示！模型见附件！
| |
|
研究方向：电液控制方向；
研究内容：挖掘机回转马达总成及回转系统的研究； 专业技能：应用UG、AMESim、Abaqus、Virtual.Lab、matlaB、Hyperworks、NASTRAN等工程建模、分析软件 |
|
IP卡
狗仔卡
发表于 2014-5-16 09:59:35
提升卡
置顶卡
变色卡|
| |
fkccc123 发表于 2014-5-16 12:44 这个要看你的碰撞物体考虑的变形量大小才行，如果近似刚体，那就要很大才行！ | |
|
研究方向：电液控制方向；
研究内容：挖掘机回转马达总成及回转系统的研究； 专业技能：应用UG、AMESim、Abaqus、Virtual.Lab、matlaB、Hyperworks、NASTRAN等工程建模、分析软件 |
|
醉乐清风 发表于 2014-5-16 12:49 额。。。有两个仿真 1、两个都是钢材质，油缸杆伸出撞一个金属块 2、油缸拉一根绳子，绳子带一个金属块 请问：1、刚体的话，设置大概多少合适？你仿真的时候一般设置多大？ 2、绳子的话，这些参数怎么搞？没有头绪，，，， | |
fkccc123 发表于 2014-5-16 12:59 这个是帮助demo里的例子，我拿出来主要给大家讲讲碰撞模块的使用，你可以看看demo！ | |
|
研究方向：电液控制方向；
研究内容：挖掘机回转马达总成及回转系统的研究； 专业技能：应用UG、AMESim、Abaqus、Virtual.Lab、matlaB、Hyperworks、NASTRAN等工程建模、分析软件 |
|
|
| |
fkccc123 发表于 2014-5-16 13:12 主要是看最大距离是多少，然后碰撞，如果不关心碰撞结果，那么设置的越大越好！ | |
|
研究方向：电液控制方向；
研究内容：挖掘机回转马达总成及回转系统的研究； 专业技能：应用UG、AMESim、Abaqus、Virtual.Lab、matlaB、Hyperworks、NASTRAN等工程建模、分析软件 |
|
醉乐清风 发表于 2014-5-16 15:32 大家注意在设置这个参数“gap or clearance with both displacements zero”时，一定要注意它们的子模型选择，其中要注意子模型有位移输入和没有位移输入时的二者的区别，有位移就要注意相对运动时的相对位置，这里涉及到相对原点的正方向！没有位移输入的话，那就看相对运动两物体的极限位置，这里优先选择有位移输入的子模型！主要是确定两物体的相对位置！ | |
|
研究方向：电液控制方向；
研究内容：挖掘机回转马达总成及回转系统的研究； 专业技能：应用UG、AMESim、Abaqus、Virtual.Lab、matlaB、Hyperworks、NASTRAN等工程建模、分析软件 |
|
|
我这样的初学者提不出什么问题，但是我会考下来慢慢学习，持续跟帖。
| |
|
能否发一个低版本的ame文件？谢谢楼主
| |
