力士乐M4，LS系统控制原理

denghope · 发表于 2014-5-20 15:57:08

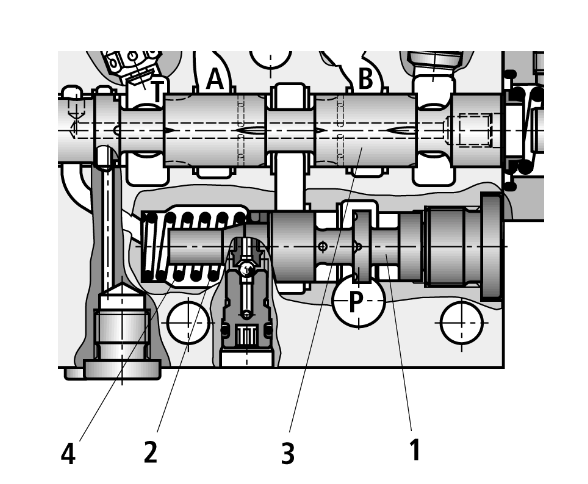

大家讨论一下：力士乐LS阀当各个负载压力不一样时，怎么保证流量不变的啊

denghope · 发表于 2014-5-20 16:00:05

比如当A口压力增大时，补偿阀的右位压力增大，补偿法的弹簧腔压力也按比例增大，补偿法位置不变，开口就不变所以流量不变，是这样的吗？/

wawaadd · 发表于 2014-5-20 20:06:15

论坛不知道讨论过多少次了，多翻翻老帖吧

spinning1976 · 发表于 2014-6-12 21:48:58

可以查查压力补偿阀的资料，负载最大的油路压力最大，这样就会减少别的油路的油口大小，使得总体油量平衡。

hai0804@163.com · 发表于 2014-7-3 09:15:07

力士乐的东西是不错。

静静等待 · 发表于 2014-7-14 20:16:47

spinning1976 发表于 2014-6-12 21:48
可以查查压力补偿阀的资料，负载最大的油路压力最大，这样就会减少别的油路的油口大小，使得总体油量平衡。

你这个解释好像不太确切啊

spinning1976 · 发表于 2014-7-15 08:57:03

静静等待发表于 2014-7-14 20:16
你这个解释好像不太确切啊

这个不太好描述，大概是这个意思吧，请你给个直观的解释吧。

静静等待 · 发表于 2014-7-15 15:35:56

spinning1976 发表于 2014-7-15 08:57
这个不太好描述，大概是这个意思吧，请你给个直观的解释吧。

主要是在那个压力补偿阀上，利用压力补偿阀保持主阀芯前后压差始终相同，那么通过阀芯的流量就只和开口度大小有关而和负载无关了啊

spinning1976 · 发表于 2014-7-16 09:21:54

静静等待发表于 2014-7-15 15:35
主要是在那个压力补偿阀上，利用压力补偿阀保持主阀芯前后压差始终相同，那么通过阀芯的流量就只和开口度 ...

是这个意思，不过不太好理解。

zjf8502 · 发表于 2014-7-16 21:00:02

力士乐M4阀为阀前补偿，保证流量不变主要是在流量饱和状态下保证的！
