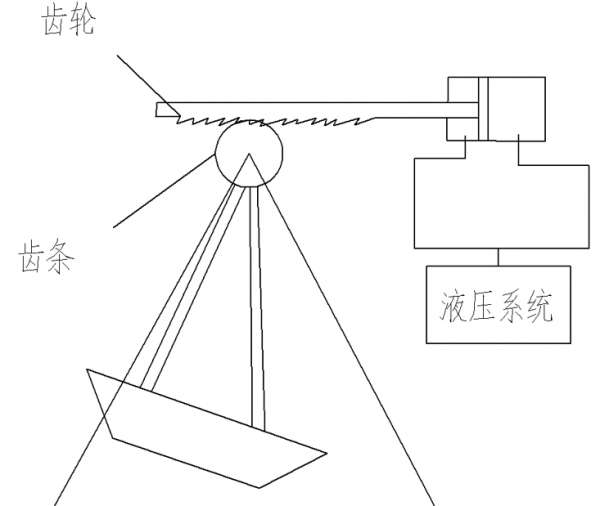

做一个大型游乐设施,类似海盗船 的项目,用很小的力不断的推船体,让船体荡起来。系统施加力做的功,只要大于阻尼做的功,就能实现。
但是,考虑到使用时间久了以后,阻力会增大,所以我设计液压系统的额定输出力是阻力的10倍;船体在最低点的速度最快,此时液压系统的流量也最大。 我按照以上的力和流量,选型后系统功率很大。其实船体在最高点的时候,液压缸输出力最大,但此时流量很小;当船体在最低点时,流量最大,而液压缸输出力最小。 所以我感觉系统功率选大了,这样的摇摆系统,应该怎么选型?各位大神给出出主意,谢谢!!!! | |
|
最简单的用个限压式变量叶片泵可以实现,从流量压力曲线上可找到最大功率点,不过曲线不一定很合适你的工况,有可能出现船体在一定高度时还是全流量输出,而此时出于安全不能那么快。要想精确得用负载敏感泵,如DFR
| |
|
液压行业的三流剑客
|
|
|
好奇为什么要做成液压的
| |
|
小弟斗胆提个建议,执行元件使用液压马达会不会更好一点,精确控制的话用负载敏感泵。
| |
hetao0855 发表于 2014-5-31 09:37 谢谢 我找找看流量压力曲线 有问题再请教您 | |
fkccc123 发表于 2014-5-31 10:12 因为那个船特别大 几百吨 液压的输出力大一些 | |
木木727 发表于 2014-5-31 11:41 谢谢 马达是好一些 我查查负载敏感泵 谢谢!! | |
|
我毕业设计做的就是这个,不过跟你的有点区别,用摆动缸吧!!
| |
牛儿快跑 发表于 2014-6-3 14:43 请教下 你当时是怎么选型的啊 这种摇摆系统应该功率不大的 我选下来功率很大 | |
