郁闷了这尺寸改怎么表

流向世界 · 发表于 2014-6-4 22:54:45

第一次画油路块就遇到这事师兄们帮忙

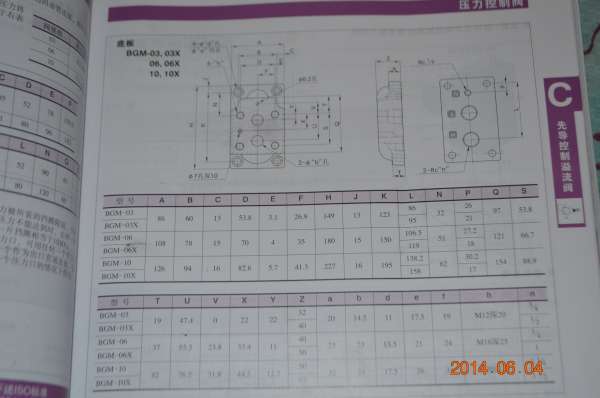

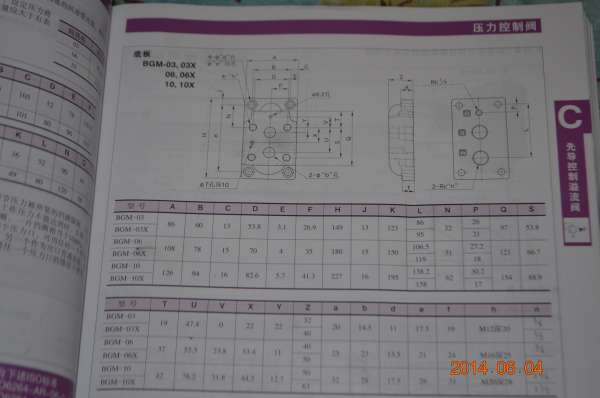

这图上的安装底板册尺寸只有一半就中间这4颗安装螺丝的位置另外一半尺寸有何上端2颗和下端2颗没用的螺纹尺寸在一起郁闷了这该怎么标中间有用尺寸

这是阀的样本吧，看上去挺清楚的呀发表于 2014-6-5 07:14

许雷 · 发表于 2014-6-5 11:14:19

没明白楼主的意思

zzfjct · 发表于 2014-6-5 11:28:16

首先根据阀块外形尺寸自行确定4-“h”孔组到阀块边缘的尺寸（替代图中尺寸N+J和C+E），然后按图中所示标注出其它尺寸即可。

流向世界 · 发表于 2014-6-5 12:21:54

许雷发表于 2014-6-5 11:14
没明白楼主的意思

我就是确定不了4-h到阀块边缘的尺寸

许雷 · 发表于 2014-6-5 22:27:19

流向世界发表于 2014-6-5 12:21
我就是确定不了4-h到阀块边缘的尺寸

左右边缘尺寸按对称算就行上下边缘可算

学而习知 · 发表于 2014-8-21 21:08:22

你没学好语文！！！没几个人能明白你要表达的意思。。。

lsm123 · 发表于 2014-8-22 16:41:34

这个是非常正确的标注方法，你以后会习惯的

Always_online · 发表于 2014-9-3 15:53:01

楼主表达不清楚啊，问题说明白一些，一班安装尺寸在样本上是都能够找得到的，这种低级错误还是比较少的

fsdongxu · 发表于 2014-10-18 17:30:43

是溢流阀，你想怎么用
