Amesim例子中的一个问题 |
|

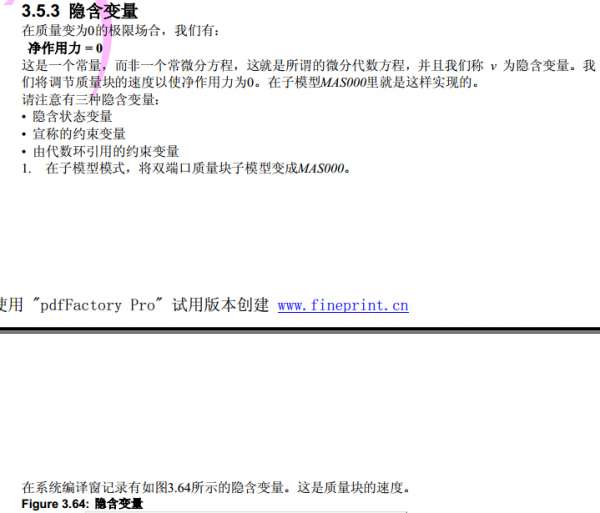

在Submodel模式下，将2-端口质量块子模型改为MAS000。这个操作步骤是如何实现的？
| |
IP卡
狗仔卡
发表于 2014-6-5 11:10:36
提升卡
置顶卡
变色卡|
这个问题是关于子模型的。

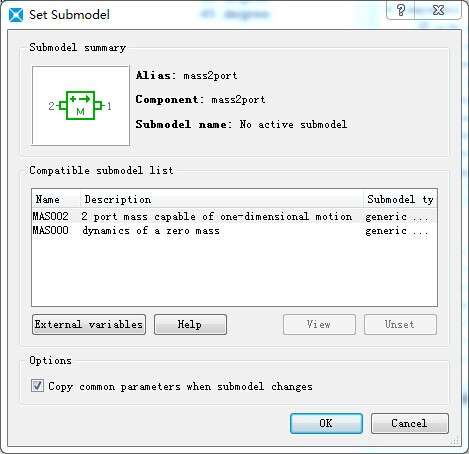

在Submodel模式下，双击质量块，弹出set Submodel窗口，选择MAS000。 | |
|

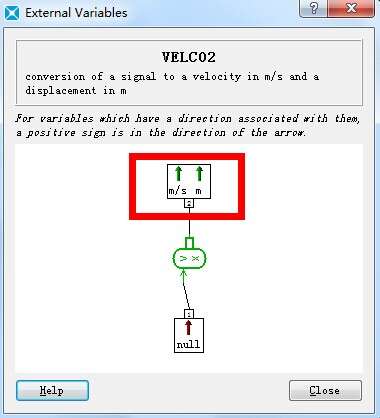

这里我作如下回答：隐含变量有时候是不可避免的，举个例子，如图片所示：在和这个弹簧连接时，他们是可以连在一起的，有时候我们要再连接一个其他模块的话，你必须要隐含他的位移，有时候，你在连其他模块时，需要的子模型只有一个速度，只是你选择的弹簧模块就要只有速度输出，隐含变量，主要使用的是隐式微分方程；这时候可能有无解的情况，那样的话模型不能收敛，即要避免隐式变量，也就是避免可能发生的方程不收敛情况，这是主要发生在子模型选择上，当发现有相连的模型其输入输出对不上，但却能连接上时就可能包含了隐含变量，这时在计算中容易产生不收敛的情况，也就是所谓的代数环产生。
| |
|
研究方向：电液控制方向；
研究内容：挖掘机回转马达总成及回转系统的研究； 专业技能：应用UG、AMESim、Abaqus、Virtual.Lab、matlaB、Hyperworks、NASTRAN等工程建模、分析软件 |
|
醉乐清风 发表于 2014-6-6 20:52 这有时候也是仿真不出结果的原因，这是我个人理解，有不对的还望能指正！ | |
|
研究方向：电液控制方向；
研究内容：挖掘机回转马达总成及回转系统的研究； 专业技能：应用UG、AMESim、Abaqus、Virtual.Lab、matlaB、Hyperworks、NASTRAN等工程建模、分析软件 |
|
醉乐清风 发表于 2014-6-6 20:52 这样的情况下是不是要自己选择一个与之对应的子模型就行了啊，就比如这个弹簧的子模型下有一个没有速度量的子模型。 | |
1983 发表于 2014-6-7 11:53 有的模型帮助里给出了推荐子模型，仔细看看帮助！尤其相对运动模块 | |
|
