定量泵系统中溢流阀的作用？
[复制链接]
|
|

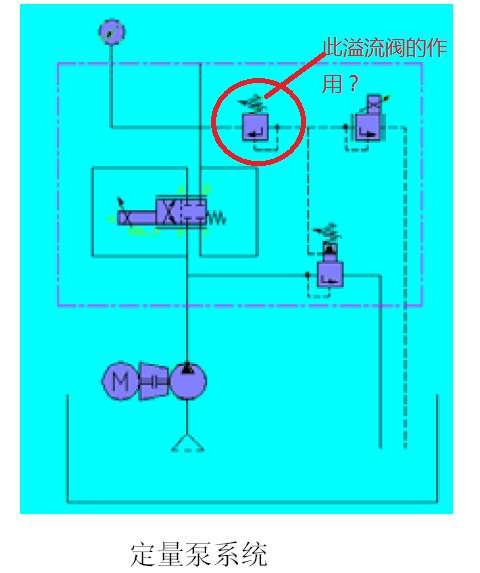

定量泵系统中溢流阀的作用？
| |
IP卡
狗仔卡
发表于 2014-6-21 09:42:38
提升卡
置顶卡
变色卡|
分流比例调速系统多余的流量，但保持压力不变。
点评
二位四通比例阀构成可变节流阀，主溢流阀、圈住的溢流阀共同实现节流阀前后压差恒定
| |
发表于 2014-6-21 09:55:39
zzfjct 发表于 2014-6-21 09:55 该溢流阀的溢流口是高压油，如何分流？ 点评

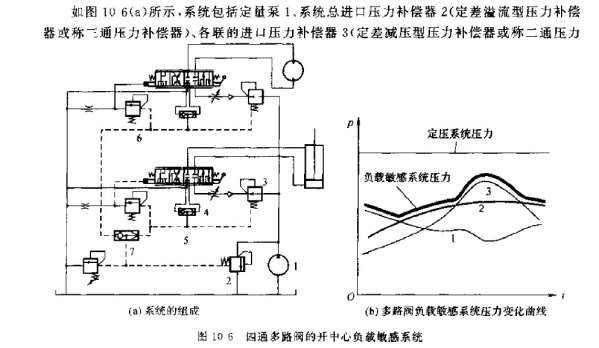

和10.6反馈原理不一样，10.6引了负载压力作为反馈；这个是直接利用溢流阀的回油口压力来反馈
仔细比较了下图10.6，发现跟图10.6是一致的，图10.6的溢流阀的出口接油箱间有一处阻尼。
当然重要的还有一点，主溢流阀要通过它来感应负载压力的变化，使定量泵的溢流压力始终高于负载压力某个值，通常是1.0MPa以内，越小越节能，当然过小应该也有不利的地方
直接回油箱的话，那那个变流量的阀就不能当成有一定比例精度的调速阀了，严谨些就是非线性节流阀了，当然还有节约成本的办法，就是用一个节流元件代替那个圈着的东西，当然比例精度也会降低一些，不过也很好用
吸铁石：你的分析是对的，但是比较了下10.6，可能蓝图中的圈起来的溢流口接回油箱更实际点
| |
|
定量泵系统的压力敏感接法，调节的倍增比例节流阀的压差
| |
|
可调的压力补偿用法。
| |
发表于 2014-6-21 13:00:00
|
仔细看应该是和那个比例方向阀并联了。也就是和节流阀并联，起压力补偿作用。
| |
|
液压行业的三流剑客
|
|
|
本帖最后由 scgbb 于 2014-6-21 19:14 编辑
而下图有压力补偿器，为什么蓝图界面没有？ 点评
这都一样的道理，就是出于节能
| |
|
本帖最后由 scgbb 于 2014-6-21 19:21 编辑
圈中的溢流阀并不是压力补偿器 | |
|
什么主机系统采用这种控制？
| |
