子模型

sxhbuaa · 发表于 2014-7-3 16:45:17

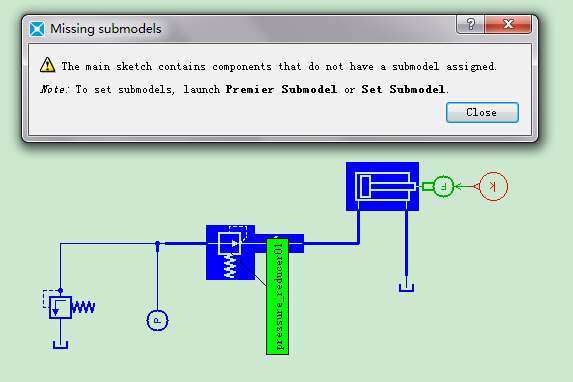

这种问题如何解决啊？？

模型

子模型

hgyq1234 · 发表于 2014-7-3 18:51:05

估计是有的元件使用或连接的不正确，可以对照原有系统好好的检查一下

液压小胡 · 发表于 2014-7-4 09:16:03

输入输出不匹配的问题吧

胡子 · 发表于 2014-7-4 20:29:02

应该是选的子模型不匹配，相连接原件输入输出不匹配

胡子 · 发表于 2014-7-4 20:39:40

油缸模型和力输入模型部匹配

醉乐清风 · 发表于 2014-7-5 22:56:43

楼主可以到草图模式下，全选模型，点击鼠标右键，有个移除子模型选项，进入子模型模式下从上次子模型不匹配的元件开始重新选择子模型，记得以后不要用最优子模型的按钮了，建议手动选择，子模型的选择也是值得推敲的，不是那么容易的！

meckyzhang · 发表于 2018-10-16 13:35:15

楼主可以到草图模式下，全选模型，点击鼠标右键，有个移除子模型选项，进入子模型模式下从上次子模型不匹配的元件开始重新选择子模型，记得以后不要用最优子模型的按钮了，建议手动选择，子模型的选择也是值得推敲的，不是那么容易的！
- 本文出自液压圈，原文地址：https://www.iyeya.cn/thread-21562-1-1.html 按照您的做法也不正确，
