谁见过这种阀，讲解下哦谢谢
[复制链接]
|
|

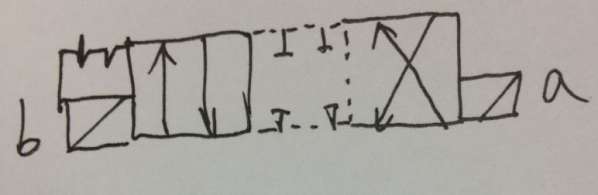

中位是虚线代表什么意思。阀的作动是怎么样的，请教高人，万分感谢
| |
IP卡
狗仔卡
发表于 2014-7-5 09:30:56
提升卡
置顶卡
变色卡|
虚线中指的是过渡机能，滑阀阀芯在左、右两位之间进行切换时中间会有很短的时间阀芯的四个口都是互不相通的。
点评
实际只是个两位四通阀吗？可以这样理解吗？
| |
中华司机 发表于 2014-7-5 10:16 那就是说这个阀工作状态只有左位跟右位两种状态是吗？这个过渡机能有什么作用？谢谢 | |
|
是；那是切换时经历的状态
| |
|
脉冲电磁铁，电磁铁只要短暂通电就能实现换向。
| |
|
应该是过渡机能！只有液动(或电液动)换向阀才设计成不同的过渡机能。
| |
|
我的理解是中间为换向时过渡的机能，实则二位四通阀
| |
luxiangxiang 发表于 2014-7-5 10:28 是的啊。就是个二位四通换向阀，过渡机能准确来说是表示从一个位置切换到另一位置时中间会有短暂的时间是呈过渡机能的状态。这个过渡机能是表示换向时会有短暂地四口不通的情况。一般情况下，不会太计较这个过渡机能。只是偶尔的，有些情况下会考虑过渡机能，比如说有的过渡机能具有节流作用，这对换向来说可起到一定的减小冲击的效果。 | |
中华司机 发表于 2014-7-6 21:40 强烈同意你的观点，有时候考虑到较少换向冲击，考虑有过渡机能的阀 | |
komazhou 发表于 2014-7-7 10:06 中间虚框是过渡功能，设计合理使用合适的话可以减少换向冲击减少油缸振动。 | |
