防爆阀

恩恩enen · 发表于 2014-7-5 19:38:45

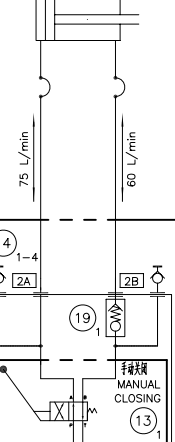

图中的19元件明细说是单向阀，但是为何他能双向通油，后来请教别人听说是叫防爆阀，请问这个阀的工作原理是怎样的，其型号为MFP-3/4-1.25

防爆阀

heripeng · 发表于 2014-7-5 20:15:40

实际结构不是这样，原理：油缸加速下降，流量通过19阀加大，导致压差加大，继而阀关闭

恩恩enen · 发表于 2014-7-5 20:41:10

heripeng 发表于 2014-7-5 20:15
实际结构不是这样，原理：油缸加速下降，流量通过19阀加大，导致压差加大，继而阀关闭

能说的再详细点吗？或者你有它的结构图吗

wawaadd · 发表于 2014-7-5 21:42:30

和单向阀明显画法不一样

spinning1976 · 发表于 2014-7-5 23:50:55

防爆阀与单向阀弹簧位置不同，油管爆后流量增大，自动关闭

静静等待 · 发表于 2014-7-6 10:54:11

你可以找哈威的防爆阀样本看一下，那上面有比较详细的介绍

恩恩enen · 发表于 2014-7-6 19:32:17

静静等待发表于 2014-7-6 10:54
你可以找哈威的防爆阀样本看一下，那上面有比较详细的介绍

请问图中的防爆阀是不是画反了？

恩恩enen · 发表于 2014-7-6 19:34:54

wawaadd 发表于 2014-7-5 21:42
和单向阀明显画法不一样

图中的阀是不是方向画反了

wawaadd · 发表于 2014-7-6 22:32:15

防的是阀块管爆裂，不是防液压缸的管爆裂

恩恩enen · 发表于 2014-7-6 22:55:34

wawaadd 发表于 2014-7-6 22:32
防的是阀块管爆裂，不是防液压缸的管爆裂

对啊，按图画的方向，如果阀块管爆裂，也就是19阀的下方，液压缸有杆腔油不还是会从防爆阀流出，保不住压
