第五讲：今天讲讲AMESim进行实际物理建模及建模的一般过程
[复制链接]
|
|
第五讲：今天讲讲AMESim进行实际物理建模及建模的一般过程

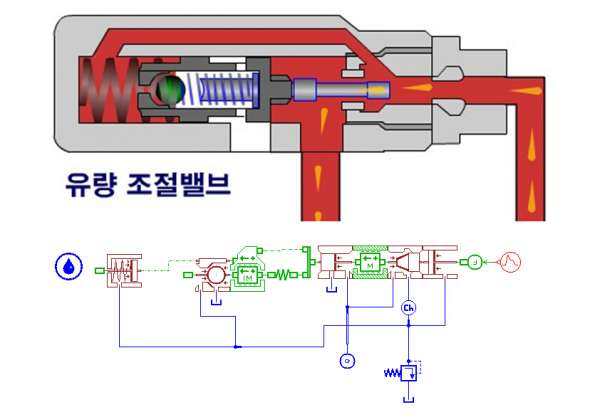

注意：本例模型是比较正确的模型，但是参数设置并不是按照实际参数设置的，给出这个模型的目的是让大家知道如何对照物理模型建模！ 建模的出发点： 1、首先要搞清楚建模的出发点是元件分析还是系统压力-流量特性分析； 2、对于这个案例是元件分析，那么要搞清楚模型有几处节流，节流是液压的特点，几处节流就要用几个节流元件，但是，大家要记得并不是只有节流阀才有节流效果，阀芯模块、单向阀模块都有阻尼作用； 3、建模时要知道物理模型的实际运动情况，搞清楚阀芯是绝对运动还是相对运动，如果有相对运动，那么就要先把绝对运动建好，再添加相对运动，对于本例就是相对运动的模型； 4、大家注意相对运动质量块的使用，尤其搞清楚起始位置，也就是初始状态变量，前面有“#”的变量； 5、确定模型基本正确后，进入子模型选择模式，选择子模型，提示大家要手动选择，不建议用最优子模型选择，原因就是子模型选择也是一门学问，它考虑了一些场合，决定了你到底分析哪个方面，大家在阅读帮助文档的时候，有些复杂的子模型帮助里给出了推荐使用的子模型，其实，这就要求我们对自己的数学模型要充分的认识； 6、子模型选择好后，进入参数设置模式，其实参数设置是很难的，难的是如何获得那么多要设置的参数，但是，这里提醒大家，要设置的参数主要是一些结构参数，例如我们对自定义阀芯模块，它需要的参数是文本格式或者方程，如何获得所要的参数是大家学习基础理论的要求，这个方面并不是AMESim要求的； 7、参数设置后，进入运行模式，我们知道采用步长的设置是基于电脑配置的考量的，但是，不要忘了我们模型参数设置的好坏是直接影响到运行速度的，例如有个模型的阻尼设置太小，出现了基本等幅振荡的话，模型收敛性极差，那么运行速度会大大加长； 8、参数后处理，参数后处理过程需要大家参见帮助文档，谢谢。
评分 | |
|
研究方向：电液控制方向；
研究内容：挖掘机回转马达总成及回转系统的研究； 专业技能：应用UG、AMESim、Abaqus、Virtual.Lab、matlaB、Hyperworks、NASTRAN等工程建模、分析软件 |
|
IP卡
狗仔卡
发表于 2014-7-6 10:19:21
提升卡
置顶卡
变色卡|
| |
yangbo 发表于 2014-7-6 11:00 还没把握啊。。。。等以后工作了还用这个的话，深入了解后给大家一定讲解吧！ | |
|
研究方向：电液控制方向；
研究内容：挖掘机回转马达总成及回转系统的研究； 专业技能：应用UG、AMESim、Abaqus、Virtual.Lab、matlaB、Hyperworks、NASTRAN等工程建模、分析软件 |
|
|
| |
幸福的开始 发表于 2014-7-7 08:09 谢谢，多讨论交流，我也不是很明白很多问题！ | |
|
研究方向：电液控制方向；
研究内容：挖掘机回转马达总成及回转系统的研究； 专业技能：应用UG、AMESim、Abaqus、Virtual.Lab、matlaB、Hyperworks、NASTRAN等工程建模、分析软件 |
|
|
不错啊，感谢分享，对相对运动类的模型一直都没想太明白。
| |
|
太感谢楼主大人了，最近在汽车天然气减压阀的建模仿真，建模时感觉各部件受力情况与气体流量正确流路不能兼顾，望大神指点指点
| |
|
这个软件的学习资料太少了，照着论文里的仿真总是做不出来，烦躁
| |
|
很受用，简化模型。
| |
