新手求教：直动式溢流阀动态仿真的一些问题

levin · 发表于 2014-7-7 13:05:15

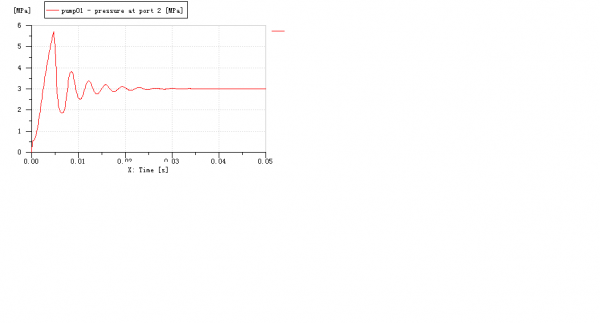

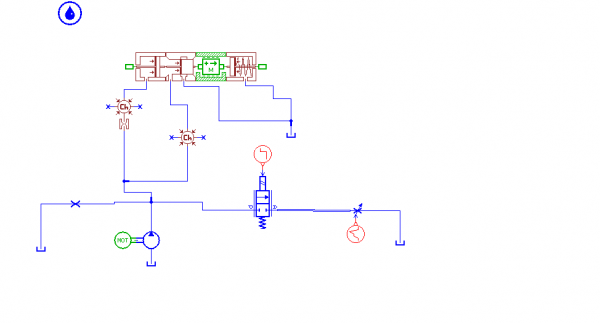

这个是我建的模型感觉应该对吧然后仿真出的溢流阀入口压力图像

新手求教：直动式溢流阀动态仿真的一些问题

问题是当我把阀芯的粘性阻尼系数值改大的时候我的压力图像超调量也增大了这是为什么啊正常不是应该减小么求大家帮忙讲解一下刚学习这个软件有很多不懂的地方谢谢了

whx-002 · 发表于 2014-7-7 21:58:27

求模型~想知道2个阀放一起会不会共振~

ysuzhangwei · 发表于 2014-7-7 22:23:40

把文件传上来吧，设置参数不知道没办法来解答

吸铁石 · 发表于 2014-7-7 22:58:49

　　仿真结果没错啊，阀芯只有阻尼小响应快，才能更及时地把压力调制得精准，如果反应慢自然当系统压力过冲时就显得超调很多了，用群里刘博总结得简洁些“阻尼增加，(溢流)放油速度慢了，(系统)压力上升抑制效果当然就慢了”

levin · 发表于 2014-7-8 09:59:43

ysuzhangwei 发表于 2014-7-7 22:23
把文件传上来吧，设置参数不知道没办法来解答

传上来啦麻烦前辈看一下再指导我一下新手想学好这个软件万分感谢！！！

580.72 KB, 下载次数: 55

售价: 5 金钱 [记录] [购买]

levin · 发表于 2014-7-8 10:02:17

仿真模型已经上传啦谢谢前辈们指导！

580.72 KB, 下载次数: 36

售价: 5 金钱 [记录] [购买]

levin · 发表于 2014-7-8 10:03:42

whx-002 发表于 2014-7-7 21:58
求模型~想知道2个阀放一起会不会共振~

模型已经上传请老师指导

levin · 发表于 2014-7-8 10:04:55

ysuzhangwei 发表于 2014-7-7 22:23
把文件传上来吧，设置参数不知道没办法来解答

已经上传~~

levin · 发表于 2014-7-8 10:06:38

吸铁石发表于 2014-7-7 22:58
　　仿真结果没错啊，阀芯只有阻尼小响应快，才能更及时地把压力调制得精准，如果反应慢自然当系统压力过冲 ...

那我这个仿真阻尼增大超调量变大了是不是说明我的阀芯响应慢？模型已经上传了您可以看下谢谢指导了嘿嘿

scnjmj87 · 发表于 2014-7-8 20:49:41

定量泵情况下，增大阻尼开口更难增大，肯定会把压力憋上去。
