现场比例阀控制油缸爬行现象分析？

木木727 · 发表于 2014-7-24 20:03:42

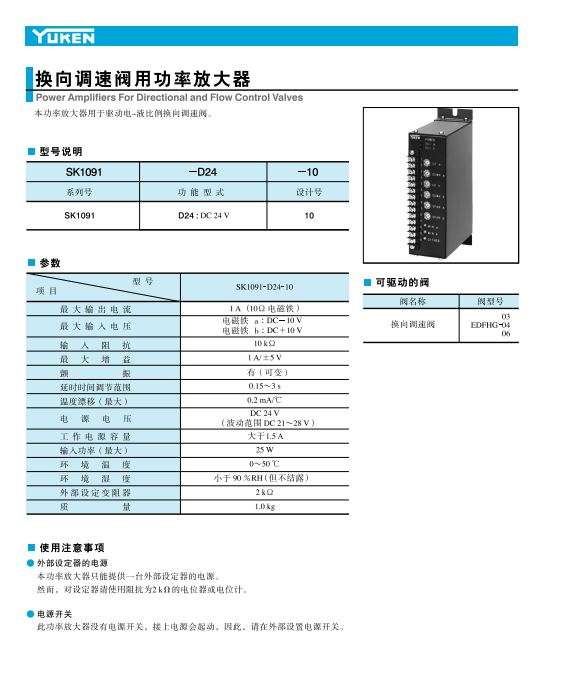

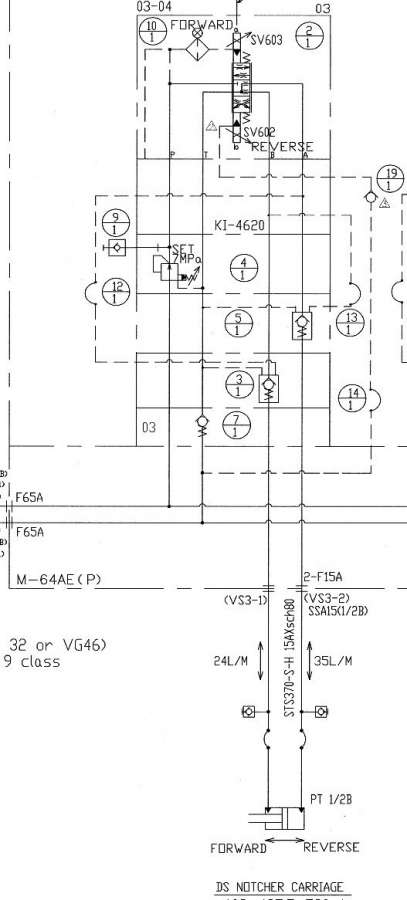

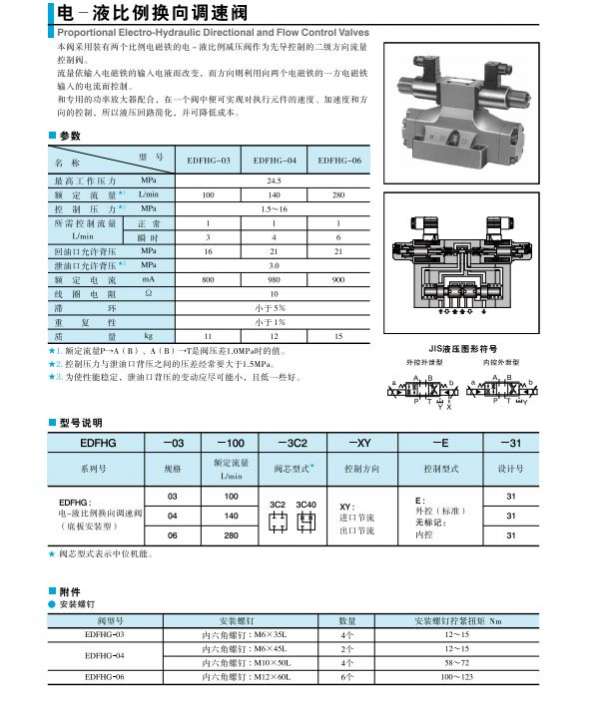

图为月牙剪行走小车液压回路图纸，液压缸偶尔出现爬行现象（无杆腔充油时出现，有杆腔充油平稳），顿挫前行，长时间放置后第一次动作出现的，从第二次开始就平顺运行了，增加压力后没有作用，比例阀和放大板为榆次的样本如图，哪里有问题可导致这种现象出现，望与高手讨论。

现场比例阀控制油缸爬行现象分析？

木木727 · 发表于 2014-7-24 20:10:01

排气了也没作用，何况最经也没拆管路，应该没有气

whx-002 · 发表于 2014-7-25 07:55:58

看看油缸的最低启动压力是多少？

苦行僧 · 发表于 2014-7-25 08:12:06

来点背压

卖女孩的火柴 · 发表于 2014-7-25 09:45:28

加个补油阀

您好，补油阀能详细解释下吗？一点不懂发表于 2014-7-26 12:28

海中游 · 发表于 2014-7-25 10:14:11

油缸油管有测压口，先测一下油压。
检测1-3、1-13液压锁。

油压测过啦，不知大侠说的哪个方面，如何判断。发表于 2014-7-26 12:28

smartbyh · 发表于 2014-7-25 12:43:46

液压没有问题，可以从控制上考虑，是不是存在问题

wangjiafu · 发表于 2014-7-25 16:31:51

个人认为若为控制问题，会一直存在，爬行不会只出现在刚开始启动时。我认为是油缸有轻微内泄造成的。回路上有液控单向阀，理论上长时间停车油缸内压力可以保持很久，你可以在停车后观察油缸两腔压力的变化情况

理论上很长时间大约为几个小时呢？请指教，我可以这样认为吗？是液控单项阀或者轻微泄漏引起的？？发表于 2014-7-26 12:27

凡夫范 · 发表于 2014-7-25 20:11:28

油缸内泄可能性大，我们遇到过内泄现象，活塞杆缩回到底，上述回路放置一晚，杆子又自动伸出9mm.

木木727 · 发表于 2014-7-26 12:23:59

smartbyh 发表于 2014-7-25 12:43
液压没有问题，可以从控制上考虑，是不是存在问题

测了放大板，电压正常，比例电磁铁电阻正常。
