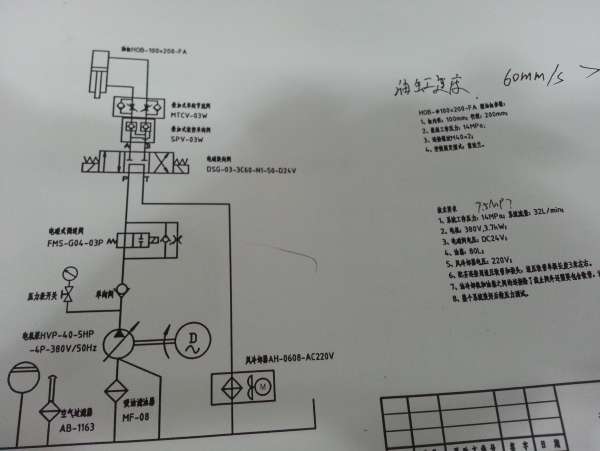

老大说这图有错误,请教各位大大分析分析

俺村俺最cool · 发表于 2014-7-29 19:18:14

按照图上的电机和油泵计算，压力应该是7MPa左右，所以我觉得客户把系统压力搞错了

老大说这图有错误,请教各位大大分析分析

loulei · 发表于 2014-7-29 19:49:35

节流阀布置有问题，你要实现什么功能

fluidControl · 发表于 2014-7-29 20:05:40

用了液压锁换向阀中位机能也有问题吧

凡夫范 · 发表于 2014-7-29 20:10:21

电磁阀的中位机能与双向锁不匹配，影响准确定位。

能详细解释下准确定位吗？？？还有不匹配的问题，谢谢发表于 2014-7-29 21:34

临沂二手液压 · 发表于 2014-7-29 20:29:32

即使是变量泵，系统最好设置安全阀

摆渡人 · 发表于 2014-7-29 20:45:08

临沂二手液压发表于 2014-7-29 20:29
即使是变量泵，系统最好设置安全阀

确实，这是系统上最严重的缺陷，其它还有图示上的小错误

凡夫范 · 发表于 2014-7-29 20:58:08

恒压变量泵可以不必再设安全阀。因为恒压泵上本身带了安全阀，除非测出有压力冲击。

凡夫范 · 发表于 2014-7-29 20:58:09

恒压变量泵可以不必再设安全阀。因为恒压泵上本身带了安全阀，除非测出有压力冲击。

混世魔王 · 发表于 2014-7-29 21:35:02

兄弟，要好好再学习啊，你这图，问题一大堆

俺村俺最cool · 发表于 2014-7-29 22:44:52

混世魔王发表于 2014-7-29 21:35
兄弟，要好好再学习啊，你这图，问题一大堆

呵呵。。。小弟刚干液压设计，很多东西都还不懂
