油路块的装配

二一黑客 · 发表于 2014-8-1 08:58:04

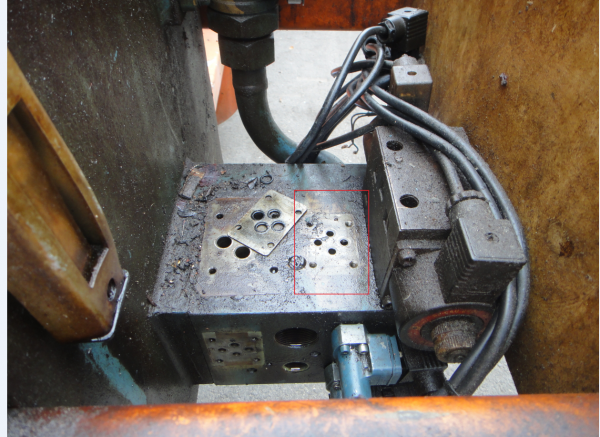

由于本人去现场维修的机会太少，上次去现场看到一个这样的油路块，请问怎么确认中间那一组10通径的电磁阀安装方向，四个对称的油口，一般怎么分出P、T油口的？

油路块的装配

幸福的开始 · 发表于 2014-8-1 09:04:59

最简单有效的方法就是把块上的油擦干净，用电磁阀的螺纹口和块上的螺纹口相对齐，使劲按电磁阀，看看有口能不能对得上。

aliolion · 发表于 2014-8-1 09:16:11

最简单的办法是把板式阀的铭牌擦干净看油口怎么标的

carter23999 · 发表于 2014-8-1 09:23:29

铭牌上面应该有图

二一黑客 · 发表于 2014-8-1 09:53:26

aliolion 发表于 2014-8-1 09:16
最简单的办法是把板式阀的铭牌擦干净看油口怎么标的

我是说区分油路块上的P、T油口，电磁阀上面的P、T油口好区分的

aliolion · 发表于 2014-8-1 10:02:58

一一对应的关系

644089279 · 发表于 2014-8-1 11:23:10

找出油路块上的进油口吹口烟看从那有烟出来那就是P口

shunshun · 发表于 2014-8-1 11:50:17

应该是6通径的吧，安装孔有大小头的，根据安装孔找进回油孔就行了

zzfjct · 发表于 2014-8-1 11:55:30

安装螺孔中心距一边31mm一边32.5mm，差1.5mm很容易判断的。

这位大虾说的对，看图应该是6通径的，四个螺纹也不是长方形的，一边比另一边宽：1.5,如果反了是装不上去的。发表于 2014-8-1 17:24

komazhou · 发表于 2014-8-1 14:05:42

zzfjct 发表于 2014-8-1 11:55
安装螺孔中心距一边31mm一边32.5mm，差1.5mm很容易判断的。

正解。一般肉眼可以分辨出来，
