液压系统原理

z406767786 · 发表于 2014-8-5 15:23:47

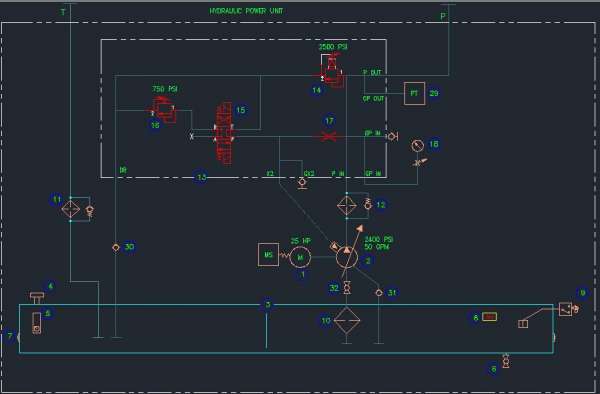

想问一下，换向阀15处于不同工位时系统的工况，

液压系统原理

goldzhitou · 发表于 2014-8-5 15:48:26

中位，油泵空转；左位，系统高压；右位，系统低压

zhangwei · 发表于 2014-8-5 16:50:24

二楼正解，高压系统最高压力2500PSI，低压系统最高压力750PSI

z406767786 · 发表于 2014-8-5 16:55:23

固定节流口的作用是什么

z406767786 · 发表于 2014-8-5 16:55:49

zhangwei 发表于 2014-8-5 16:50
二楼正解，高压系统最高压力2500PSI，低压系统最高压力750PSI

固定节流口的作用是什么
- 本文出自液压圈，原文地址：https://www.iyeya.cn/thread-21934-1-1.html

disa2014 · 发表于 2014-8-5 17:29:01

来学习一下说的很详细啊

xiao70ni8 · 发表于 2014-8-5 20:25:48

应该类似恒压变量泵远程调压，16就是远程调压阀

liuyikun2007 · 发表于 2014-8-5 21:22:44

个人觉得15用来切换变量泵反馈口的三种压力值，对应三种输出流量，定节流口是用来稳压用的。
